トーソーレガートコモ製品仕様

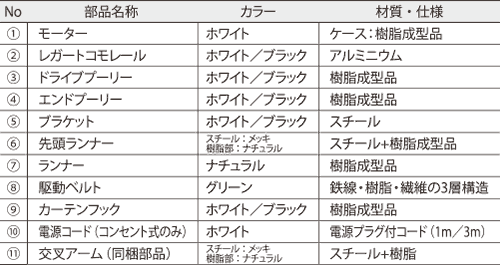

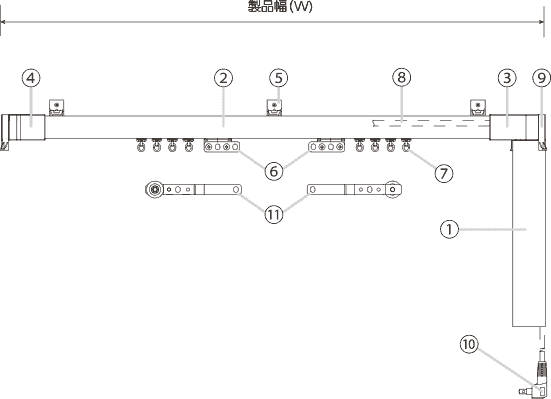

構造および各部の名称

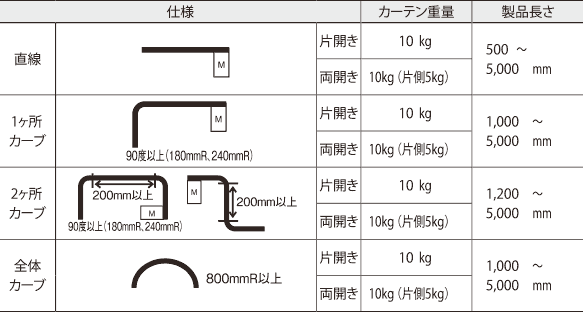

対応可能範囲

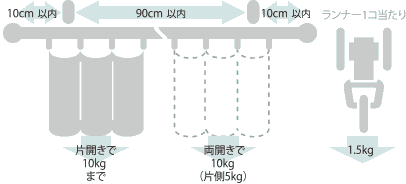

ブラケット取付間隔とカーテン許容荷重
製品仕様
| 定格電圧 | 定格周波数 | 消費電力 | 開閉スピード | 使用温度範囲 | 定格時間 |
|---|---|---|---|---|---|
| AC100V | 50/60Hz | 24W | 8〜10秒/m （2段階可変） |
0〜40℃ （結露なきこと） |
連続動作6分 |
タタミ代計算式
| 先頭ランナー | 両開きの場合 | 片開きの場合 |
|---|---|---|
| 標準金具付 | タタミ代(片側) mm ＝（製品幅 m ÷2）×9×13+160 | タタミ代 mm ＝ 製品幅 m ×9×13+160 |
| 交叉アーム付 | タタミ代(片側) mm ＝（製品幅 m ÷2）×9×13+220 | タタミ代 mm ＝ 製品幅 m ×9×13+220 |
※タタミ代はmm単位、製品幅はm単位での計算となります。
製品図
【単位：mm】
■先頭ランナー
（標準金具付）

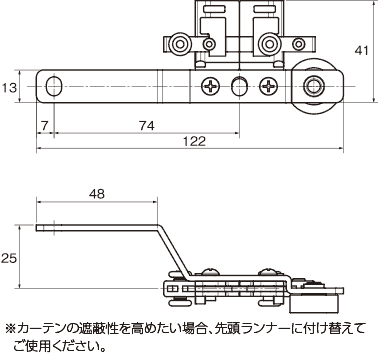

■先頭ランナー（交叉アーム付）
操作系統寸法図
電波が360度に送信され、送信距離も比較的長いため、安定した操作が可能です。
【単位：mm】
■レガートコモ専用RFリモコン（1ch）
・１chのみの操作が可能です。
■レガートコモ専用RFリモコン（15ch）
・対象製品に対して、15chまでの個別操作と同時操作が可能です。
■レール断面図
レガートコモ専用RFリモコンの製品仕様
| 商品名 | 電源電圧 | 送信周波数 | チャンネル数 | 使用周囲温度 | 到達距離 | 重量 |
|---|---|---|---|---|---|---|
| レガートコモ専用 RFリモコン 1ｃｈ | DC3V （単4 乾電池×2本） |
429MHz | 1CH | 0〜40℃ （結露しないこと） |
約20m （使用状況により異なります） |
約62g （電池含む） |
| レガートコモ専用 RFリモコン 15ｃｈ | DC3V （単4 乾電池×2本） |
429MHz | 1〜15・ALLの15CH | 0〜40℃ （結露しないこと） |
約20m （使用状況により異なります） |
約62g （電池含む） |
取付寸法図/キャップ寸法図
※ドレープ・レース側ともにAフック仕様となります。
【単位：mm】

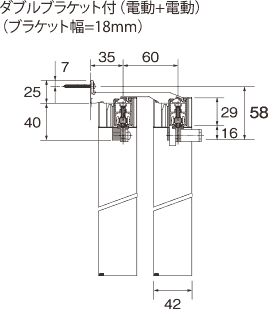

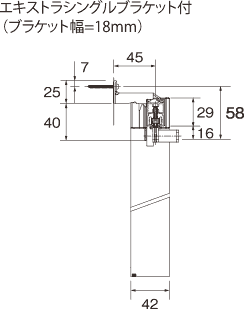

■正面付け

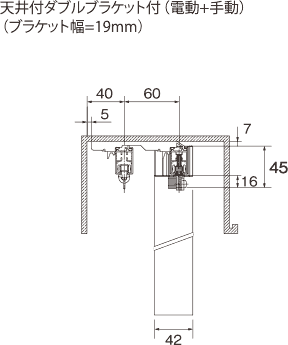

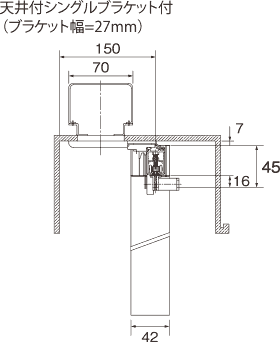

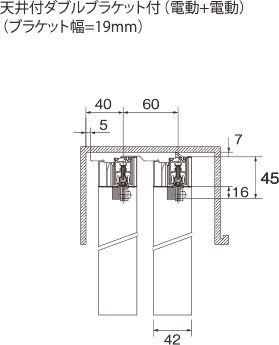

■天井付け
■キャップ

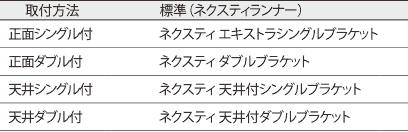

ブラケット対応表

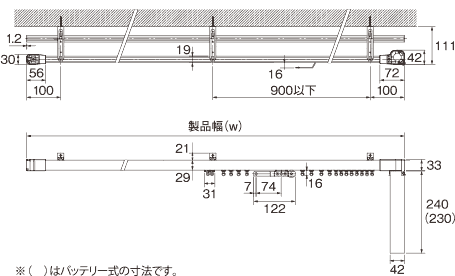

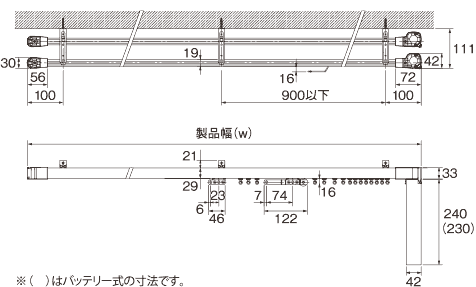

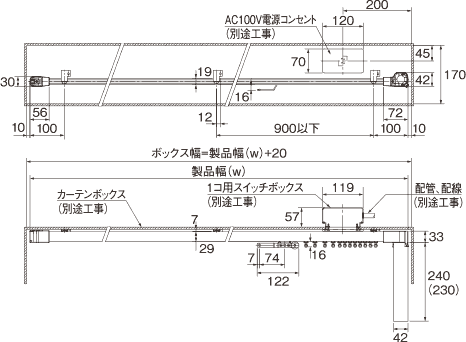

基本納まり図

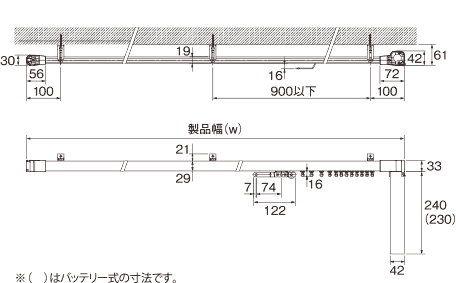

■正面シングル付

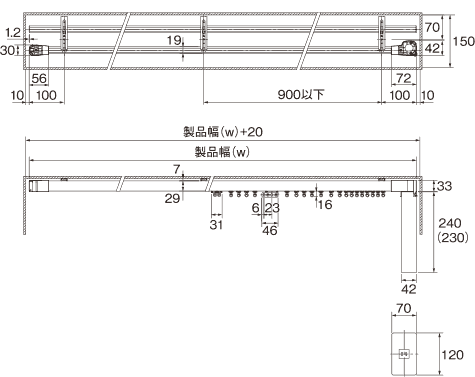

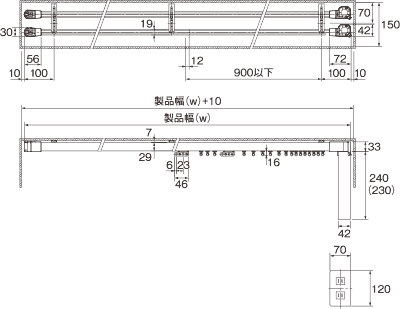

■天井シングル付

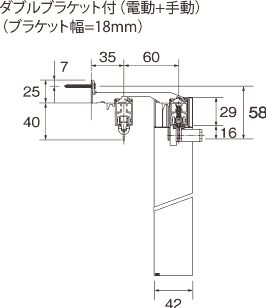

■正面ダブル付（電動＋手動）
■正面ダブル付（電動＋電動）
■天井ダブル付（電動＋手動）
■天井ダブル付（電動＋電動）

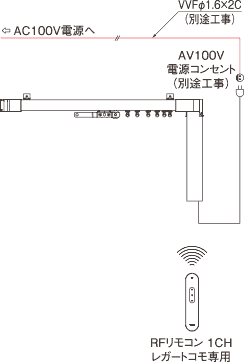

基本配線図
■レガートコモ専用RFリモコン

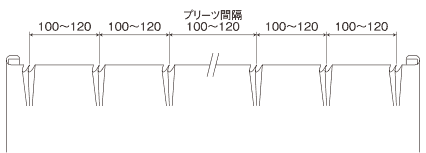

カーテン縫製仕様（標準セットの場合）
【単位：mm】
■両開き標準金具の場合
（左側カーテン）
（右側カーテン）

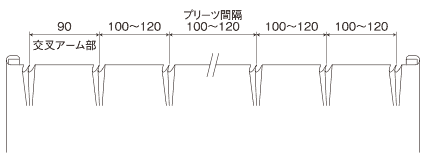

■両開き交叉アームの場合
※カーテンの遮蔽性を高めたい場合
（左側カーテン）
（右側カーテン）

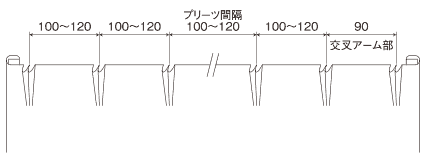

■片開き交叉アームの場合
※カーテンの遮蔽性を高めたい場合
（左側モーター）
（右側モーター）

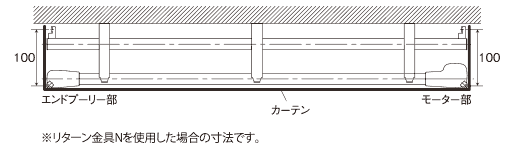

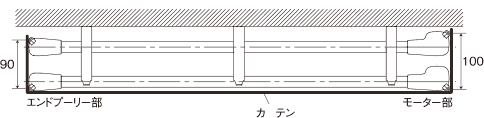

ダブルブラケットでリターン仕様にする場合の寸法について
電動+手動の場合
電動+電動の場合
