タチカワビバーチェミクス製品仕様
レール断面図
単位：mm
フィニアル寸法図
単位：mm
アクセントフィニアルG
アクセントフィニアルS
スタイリッシュフィニアルL
スタイリッシュフィニアルM
サイドカバーWR
※リターンホルダーは、ブラケットの取付け場所に応じて、壁からのすき間を2段階に調整できます。
取付寸法図
正面付け単位：mm
ワンタッチロングシングルブラケット
(ブラケット幅：18)
ワンタッチL型シングルブラケット
(ブラケット幅：32)
ワンタッチダブルブラケット
(ブラケット幅：18)
ワンタッチダブルブラケット
＋サイドカバーWR
ワンタッチL型ダブルブラケット
(ブラケット幅：32)
天井付け単位：mm
ワンタッチ天井シングルブラケット
＋ブラケットスペーサー
(ブラケット幅：18 / ブラケットスペーサー幅：25)
ワンタッチ天井シングルブラケット
＋サイドカバーWR
天井ダブルブラケット
(ブラケット幅：25)
※アクセントフィニアルGには対応しません。
トップカバー単位：mm
トップカバーキャップ
トップカバー本体
トップカバー取付け必要寸法

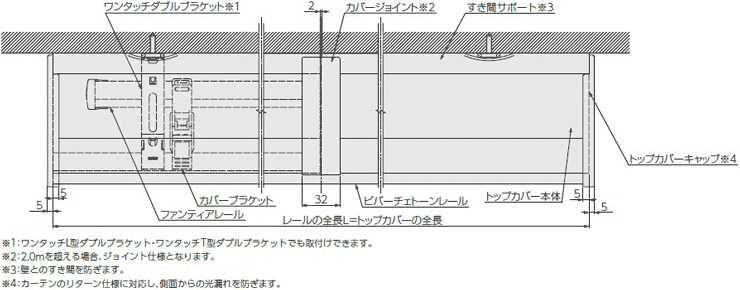

トップカバー見下図
後付けトップカバー単位：mm

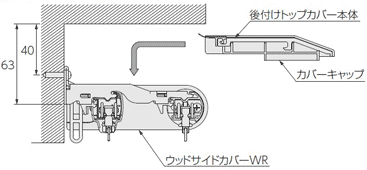

サイドカバーWR＋後付けトップカバー
後付けトップカバー本体
後付けトップカバー取付け必要寸法

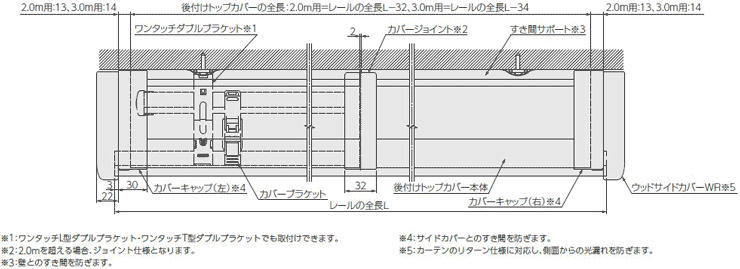

サイドカバーWR＋後付けトップカバー見下図
その他部品単位：mm

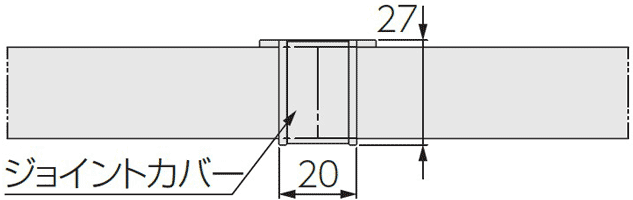

ジョイントカバー

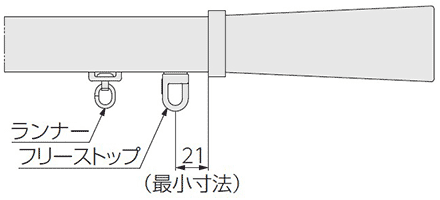

フリーストップ

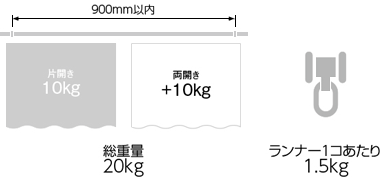

ブラケット取付けピッチ・カーテン適正重量
部品の材質
| 部品名 | 材質 |
|---|---|
| レール | アルミ押出し形材＋ポリオレフィン系樹脂シートラッピング |
| プレーンフィニアル | アッシュ材＋ABS樹脂＋スチール |
| サイドカバーWR | アッシュ材＋ABS樹脂＋スチール |
| ランナー | ポリエチレン樹脂＋ステンレス |
| フリーストップ | ポリアセタール樹脂＋ステンレス |
| ブラケット | 電気亜鉛メッキ鋼板 |
| 後付けトップカバー | ポリスチレン樹脂 |
| カバーブラケット | ポリアセタール樹脂 |
| カバーキャップ | ポリエチレン樹脂 |
