タチカワV5製品仕様

レール断面図

単位:mm

レール断面図

ランナー寸法図

単位:mm

ランナー

ランナー

取付寸法図

レール切断時の切り粉や塵・埃などがレール表面(特にランナー走行面)に残らないようご注意ください。カーテンの操作性が悪くなり、静音性能が低下する恐れがあります。

正面付け単位:mm

I型レール共通シングルブラケット

(ブラケット幅:18)

I型レール共通シングルブラケット

I型レール共通ダブルブラケット

(ブラケット幅:18)

I型レール共通ダブルブラケット

V5バランス共通トリプルブラケット

(ブラケット幅:19)

V5バランス共通トリプルブラケット

天井付け単位:mm

I型レール共通天井シングルブラケット

(ブラケット幅:18)

I型レール共通天井シングルブラケット

I型レール共通天井ダブルブラケット

(ブラケット幅:18)

I型レール共通天井ダブルブラケット

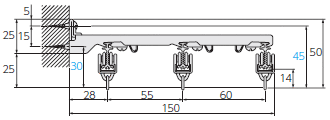

ブラケット使用例

レース・ドレープ・バランス施工の場合

(トリプルブラケット+コーナーブラケット使用)

使用例

出窓レース施工の場合

(シングルブラケット使用)

使用例

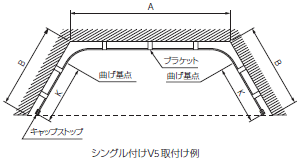

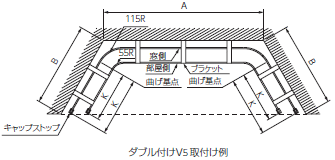

曲げ加工表

曲げ加工

曲げ加工

曲げ加工

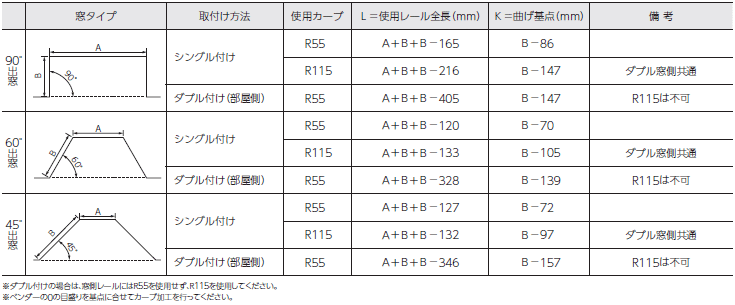

曲げ加工表

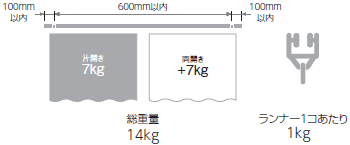

ブラケット取付けピッチ・カーテン適正重量

ブラケット取付けピッチ・カーテン適正重量

部品の材質

部品名材質
レールアルミ押出し形材
キャップストップポリエチレン樹脂
ランナーポリエチレン樹脂、ポリアセタール樹脂
ブラケット冷間圧延鋼板
