タチカワV2製品仕様

レール断面図

単位:mm

レール断面図

ランナー寸法図

単位:mm

VSランナー

VSランナー

Vランナー

Vランナー

Aランナー

Aランナー

後入れランナー

後入れランナー

取付寸法図

正面付け単位:mm

シングルブラケット

(ブラケット幅:20)

シングルブラケット

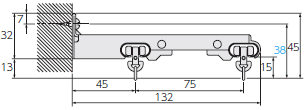

ダブルブラケット

(ブラケット幅:20)

ダブルブラケット

ワンタッチシングルブラケット

(ブラケット幅:20)

ワンタッチシングルブラケット

ワンタッチダブルブラケット

(ブラケット幅:20)

ワンタッチダブルブラケット

ロングダブルブラケット(住宅公団指定仕様)

(ブラケット幅:20.8)

ロングダブルブラケット

T型補助ブラケット
+V2ダブルブラケット

T型補助ブラケット+V2ダブルブラケット

天井付け単位:mm

天井直付け

※皿ビスを使用してください。

天井直付け

シングル天井ブラケット

(ブラケット幅:20)

シングル天井ブラケット

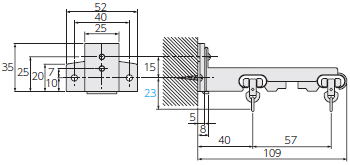

ダブル天井ブラケット

(ブラケット幅:20)

ダブル天井ブラケット

ワンタッチ天井シングルブラケット

(ブラケット幅:20)

ワンタッチ天井シングルブラケット

ワンタッチ天井ダブルブラケット

(ブラケット幅:20)

ワンタッチ天井ダブルブラケット

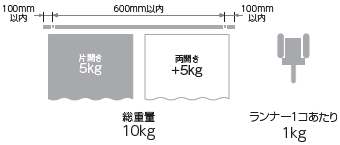

ブラケット取付けピッチ・カーテン適正重量

ブラケット取付けピッチ・カーテン適正重量

部品の材質

部品名材質
レールステンレス鋼板
キャップストップポリエチレン樹脂
ランナーポリエチレン樹脂、ポリアセタール樹脂
ブラケット冷間圧延鋼板
