タチカワV17a静音製品仕様

レール断面図

単位:mm

レール断面図

キャップ寸法図

単位:mm

キャップストップ

キャップストップ

ランナー寸法図

単位:mm

a静音ランナー

a静音ランナー

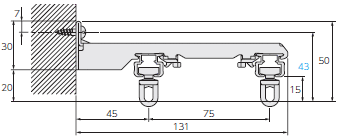

取付寸法図

施工時の注意点

レール切断時及びレール穴開け時は切り粉がレール内部に残らないように、また天井直付けの場合は取付けネジでレールにキズを付けないようご注意ください。切り粉がレール内部に残ったりレールにキズが付くと、カーテンの操作性が悪くなり、静音性能が低下する恐れがあります。

正面付け単位:mm

シングルブラケット

(ブラケット幅:18)

シングルブラケット

ワンタッチシングルブラケット

(ブラケット幅:20)

ワンタッチシングルブラケット

ダブルブラケット

(ブラケット幅:17)

ダブルブラケット

ワンタッチダブルブラケット

(ブラケット幅:20)

ワンタッチダブルブラケット

ワンタッチロングダブルブラケット

(ブラケット幅:21)

ワンタッチロングダブルブラケット

ワンタッチT型ダブルブラケット

ワンタッチT型ダブルブラケット

天井付け単位:mm

天井直付け

天井直付け

シングル天井ブラケット

(ブラケット幅:18)

シングル天井ブラケット

ワンタッチ天井シングルブラケット

(ブラケット幅:20)

ワンタッチ天井シングルブラケット

ダブル天井ブラケット

(ブラケット幅:17)

ダブル天井ブラケット

ワンタッチ天井ダブルブラケット

(ブラケット幅:20)

ワンタッチ天井ダブルブラケット

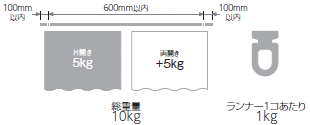

ブラケット取付けピッチ・カーテン適正重量

ブラケット取付けピッチ・カーテン適正重量

部品の材質

部品名材質
レールアルミ押出し形材
キャップストップナイロン樹脂
ランナーポリエチレン樹脂
ブラケット電気亜鉛メッキ鋼板
