タチカワトリーチェホームタコス製品仕様

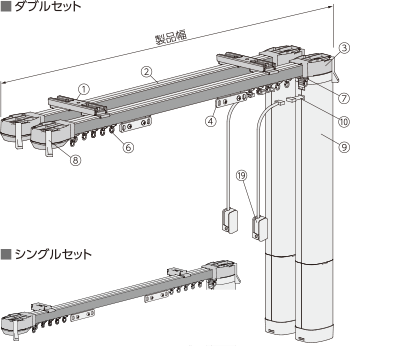

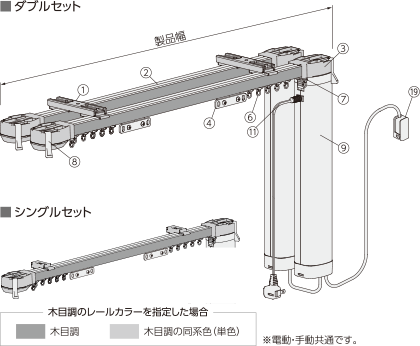

構造図

  • 【電動】コンセント仕様

    構造図
  • 【電動】バッテリー仕様

    構造図

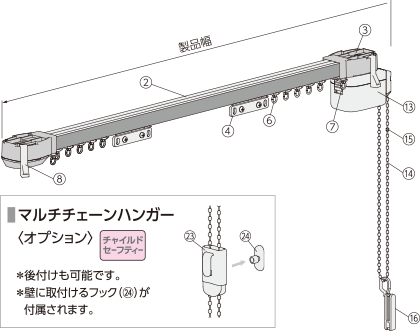

  • 【手動】ギアアシスト

    構造図

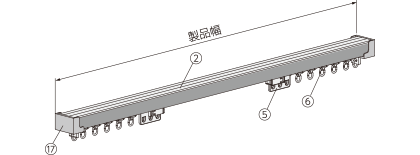

  • 【手動】手引き

    構造図
  • 構造図
  • 構造図
部品の材質
部品名材質備考
①取付け
ブラケット
鋼板プレス成形品、樹脂成形品レールカラーと同系色
形状は取付け方法によって異なります。
②レールアルミ押出し形材木目調5色、ホワイト、ブラック
③駆動プーリー樹脂成形品、他レールカラーと同系色
④先頭ランナー樹脂成形品、他-
⑤マグネット
ランナー
樹脂成形品、他-
⑥ランナー樹脂成形品、他ホワイト
⑦ストッパー鋼板プレス成形品、他-
⑧カーテンフック樹脂成形品クリアー
⑨モーター
ユニット
樹脂成形品(ケース)、他コンセント仕様:ホワイト、ブラック バッテリー仕様:ホワイト
コンセント仕様でご指定がない場合、レールカラーにより色が異なります。
レールカラー(木目調5色・ホワイト):ホワイト、レールカラー(ブラック):ブラック。
⑩受光部コネクタ樹脂成形品・他-
⑪電源コード-ホワイト、ブラック
電源コードの長さは0.5、3.3、5.0mから選べます。ご指定がない場合はホワイト・3.3mになります。

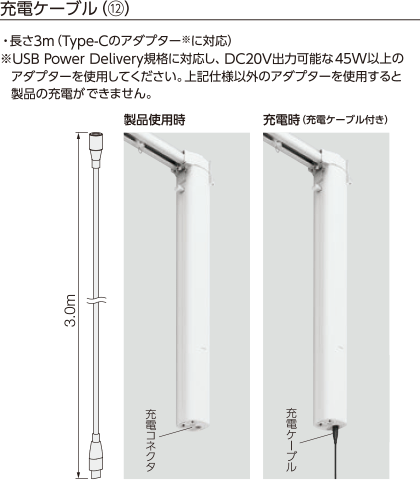

⑫充電ケーブル-ブラック 製品1台につき1本付属。
⑬操作部樹脂成形品・他ホワイト、ブラック
ご指定がない場合、レールカラーにより色が異なります。レールカラー(木目調5色・ホワイト):ホワイト、レールカラー(ブラック):ブラック。
⑭操作チェーン樹脂成形品・化学繊維操作部と同色 操作チェーンの長さは、10mm単位で指定できます。
⑮セーフティー
チェーン
樹脂成形品操作部と同色 操作チェーンに通常操作以上の力が掛かると外れる部品。
⑯コードクリップ
チャイルド
セーフティ
樹脂成形品クリアー お子さまの手が届かないよう操作チェーンを束ねる部品。
⑰キャップ
ストップ
樹脂成形品・他レールカラーと同系色
⑱交差ランナー
〈オプション〉
樹脂成形品・他-
⑲持出し受光部
〈オプション〉
樹脂成形品・他ホワイト、ブラック 「赤外線リモコン操作」の場合は付属しています。コードの長さは0.5m。

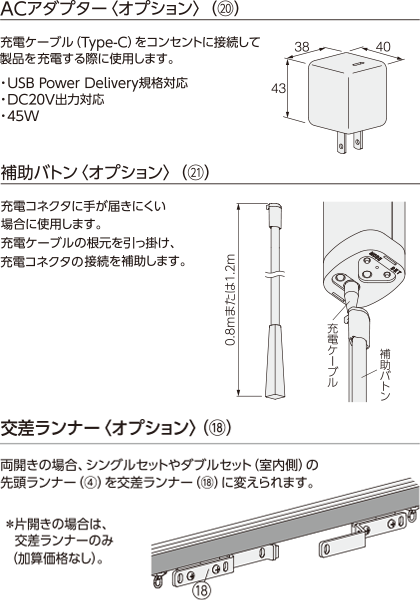

⑳ACアダプター
〈オプション〉
樹脂成形品・他ブラック
㉑補助バトン
〈オプション〉
アルミ押出し形材・樹脂成形品マットホワイト 補助バトンの長さは0.8、1.2mから選べます。
㉒ワイヤー
クランプ
〈オプション〉
樹脂成形品乳白色 コード類を固定する部品。
㉓マルチチェーン
ハンガー
〈オプション〉
チャイルド
セーフティ
樹脂成形品クリアー お子さまの手が届かないよう操作チェーンを束ねる部品。
㉔フック
〈オプション〉
樹脂成形品クリアー マルチチェーンハンガー〈オプション〉に付属。

※取付けブラケットの形状は、取付方法により異なります。

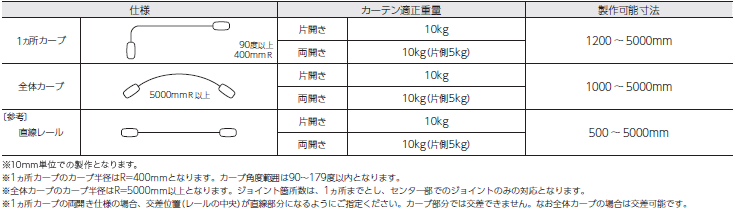

製作可能寸法

製作可能寸法
  • ※1ヵ所カーブのカーブ半径は400mmR。カーブ角度範囲は90〜179°以内。
  • ※全体カーブのカーブ半径は5000mmR以上。ジョイントは1ヵ所までとし、センター部でのジョイントのみの対応。
  • ※1ヵ所カーブの両開き仕様の場合、交差位置(レールの中央)が直線部分になるようにご指定ください。カーブ部分では交差できません。なお全体カーブの場合は交差可能です。

レール断面図

単位:mm

レール断面図

ランナー寸法図

単位:mm

ランナー

ランナー

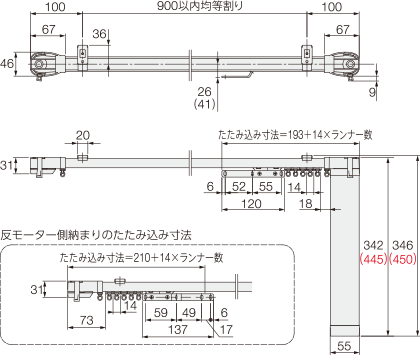

取付寸法図

取付け図単位:mm

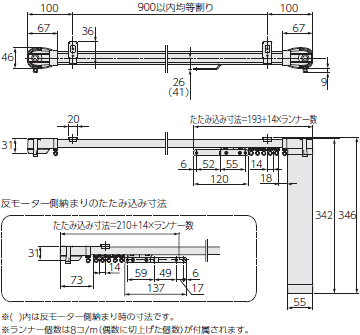

片開きの場合

取付け図

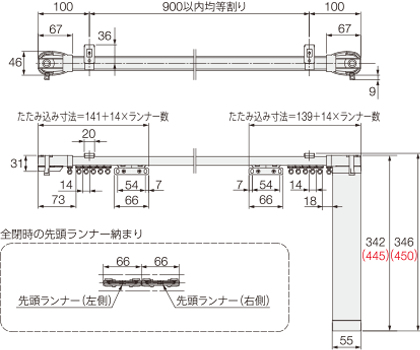

両開き:先頭ランナーを使用した場合

取付け図

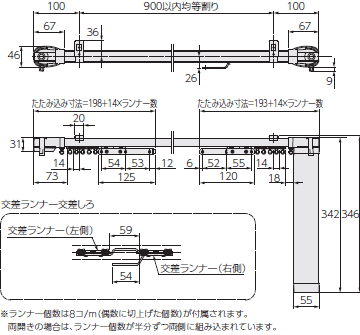

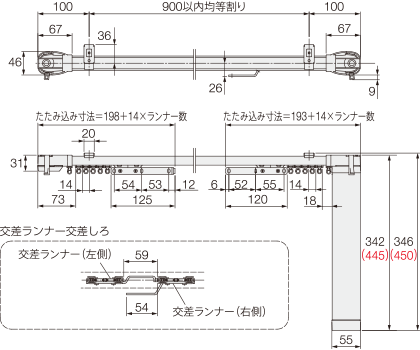

両開き:交差ランナーを使用した場合

取付け図

取付けブラケット(正面付け)単位:mm

シングルブラケット

シングルブラケット

ロングダブルブラケット

ロングダブルブラケット

ダブルブラケット

ダブルブラケット

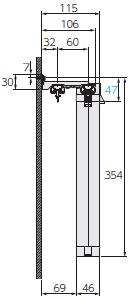

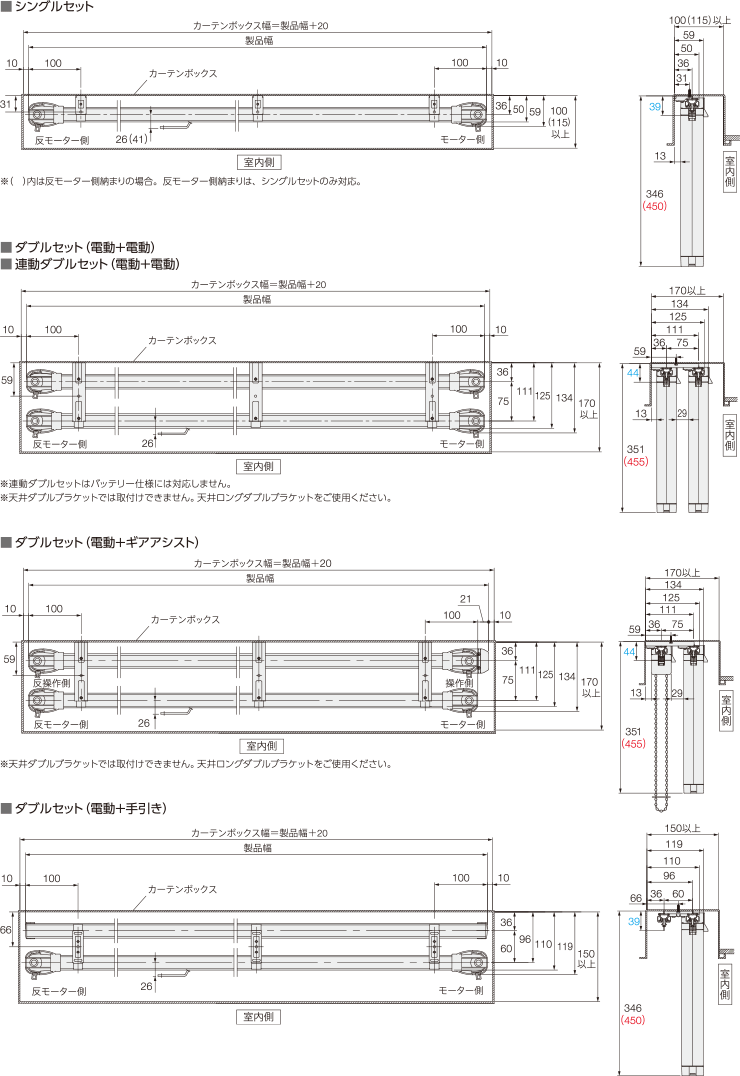

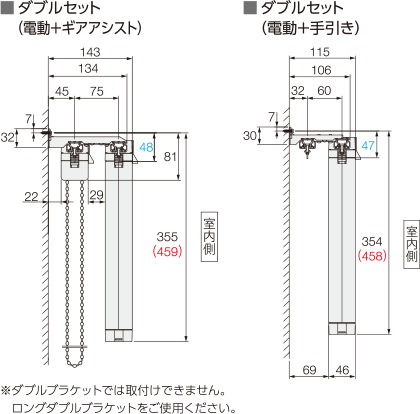

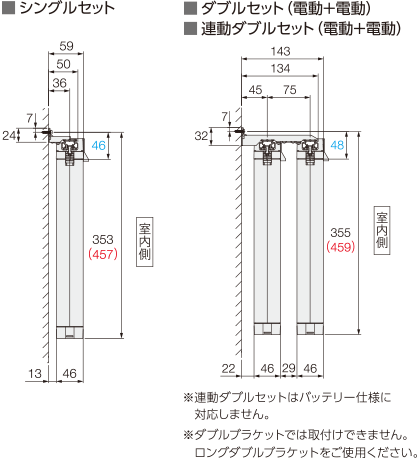

納まり図(正面付け)単位:mm

  • 納まり図
  • 納まり図

取付けブラケット(天井付け)単位:mm

天井シングルブラケット

天井シングルブラケット

天井ロングダブルブラケット

天井ロングダブルブラケット

天井ダブルブラケット

天井ダブルブラケット

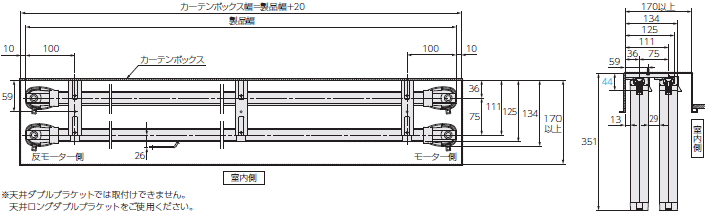

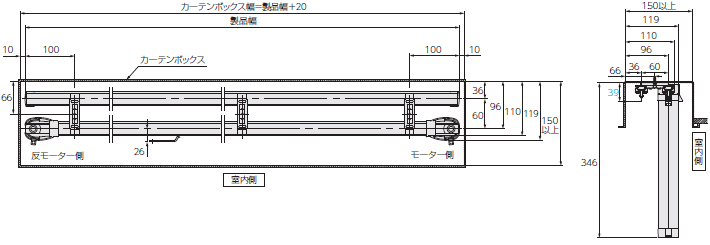

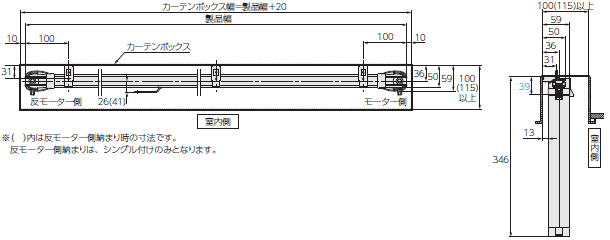

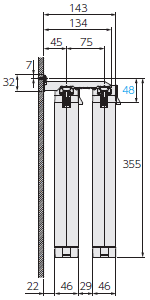

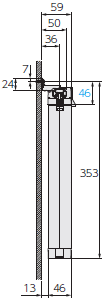

納まり図(天井付け)単位:mm

納まり図

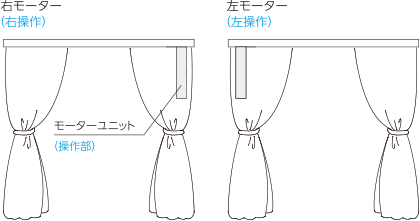

納まりの種類

※(青字)はギアアシストの場合。

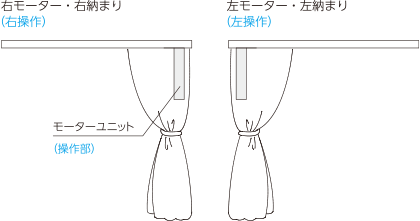

  • ■片開き(モーター側納まり)

    納まり

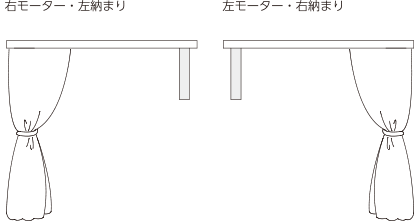

  • ■片開き(反モーター側納まり)
    ※シングルセットのみ対応。

    納まり
  • ■両開き

    納まり

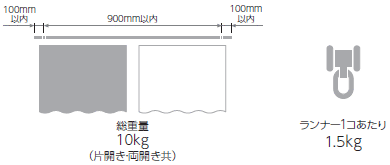

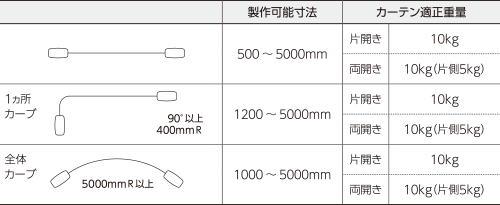

ブラケット取付けピッチ・カーテン適正重量

ブラケット取付けピッチ・カーテン適正重量

操作方法、電動部仕様、リモコン・スイッチ寸法図、カーブレールの納まり図、配線パターン、人体感知センサー等の詳細はデジタルカタログをご確認ください。
