タチカワトリーチェギアアシスト製品仕様

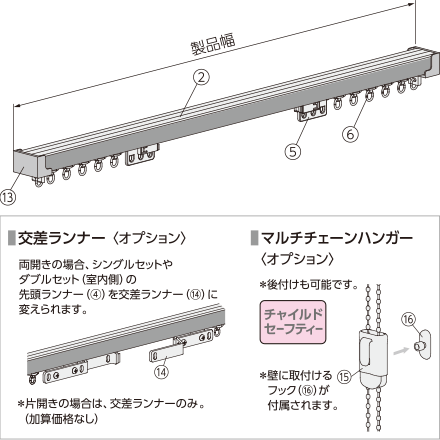

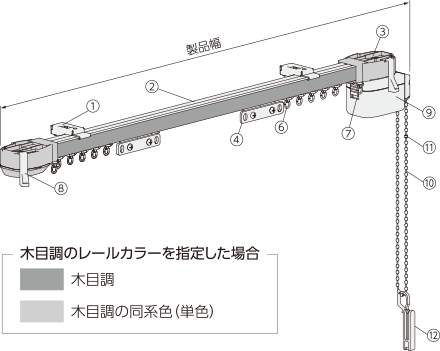

構造図
※図はシングルセットの場合
| 部品名 | 材質 |
|---|---|
| ①取付けブラケット | 鋼板プレス成形品、樹脂成形品 |
| ②レール | アルミ押出し形材 |
| ③駆動プーリー | 樹脂成形品、他 |
| ④交差ランナー | 樹脂成形品、他 |
| ⑤ランナー | 樹脂成形品、他 |
| ⑥ストッパー | 鋼板プレス成形品、他 |
| ⑦カーテンフック | 樹脂成形品 |
| ⑧操作部 | 樹脂成形品、他 |
| ⑨操作チェーン | 樹脂成形品、化学繊維 |
| ⑩セーフティーチェーン | 樹脂成形品、化学繊維 |
| ⑪コードクリップ | 樹脂成形品 |
※取付けブラケットの形状は、取付方法により異なります。

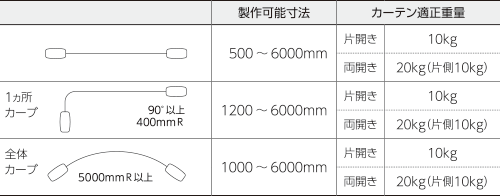

製作可能寸法
レール断面図
単位：mm
ランナー寸法図
単位：mm
ランナー

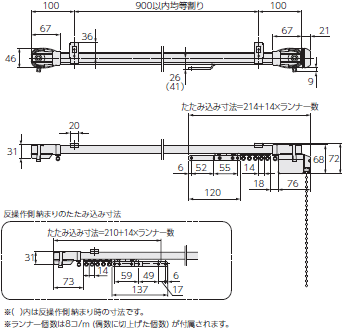

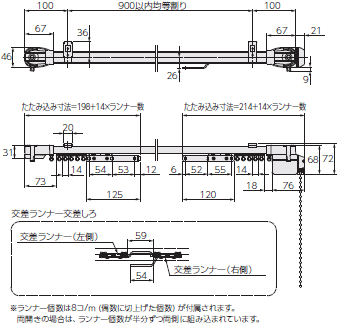

取付寸法図
取付け図単位：mm
片開きの場合
両開きの場合
取付けブラケット(正面付け)単位：mm
シングルブラケット
ロングダブルブラケット
ダブルブラケット

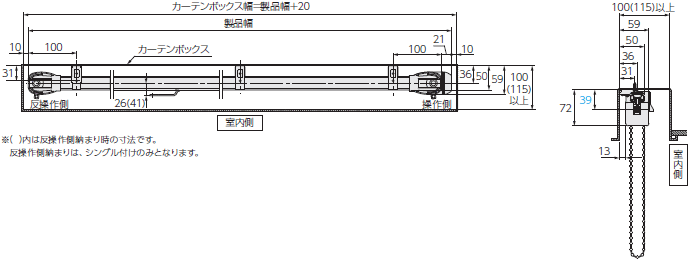

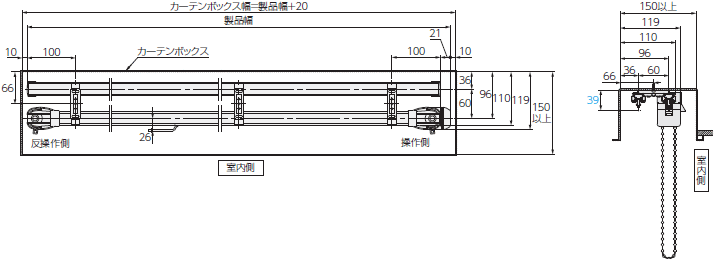

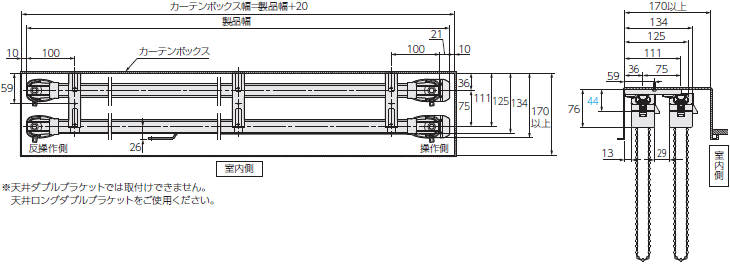

納まり図(正面付け)単位：mm
シングル正面付け
ダブル正面付け
(ギアアシスト＋ギアアシスト)
※ロングダブルブラケットをご使用ください。
ダブル正面付け
(ギアアシスト＋手引き)
取付けブラケット(天井付け)単位：mm
天井シングルブラケット
天井ロングダブルブラケット
天井ダブルブラケット
納まり図(天井付け)単位：mm
シングル天井付け
ダブル天井付け(ギアアシスト＋ギアアシスト)
ダブル天井付け(ギアアシスト＋手引き)
納まりの種類

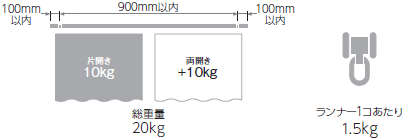

ブラケット取付けピッチ・カーテン適正重量
操作方法、カーブレールの納まり図等の詳細はデジタルカタログをご確認ください。
