タチカワピクチャーレールVP-20・20A・20C製品仕様
レール断面図
単位：mm
VP-20
VP-20A(9.5mm)
VP-20A(12.5mm)
VP-20C
部品寸法図
単位：mm

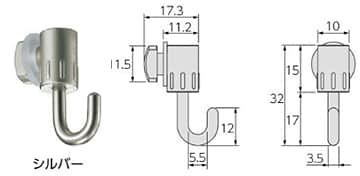

VPフック30(正面付け/後入れ)
固定式後入れタイプ
安全荷重30kg
VP-20対応

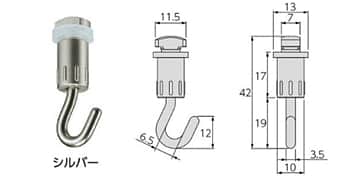

VPフック30(天井付け/後入れ)
固定式後入れタイプ
安全荷重30kg
VP-20、VP-20A、VP-20C対応

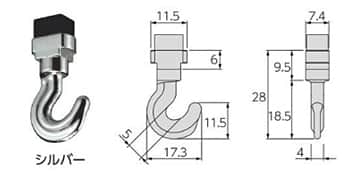

VPフック10(正面付け/先入れ)
先入れタイプ
安全荷重10kg
VP-20対応

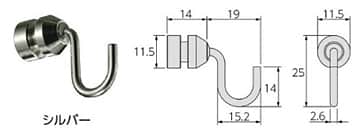

VPフック10(天井付け/先入れ)
先入れタイプ
安全荷重10kg
VP-20対応

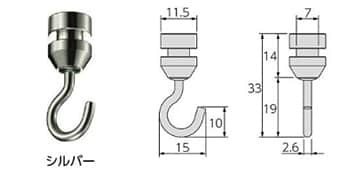

VPミニフック15(天井付け/後入れ)
後入れタイプ
安全荷重15kg
VP-20、VP-20A対応
取付寸法図
単位：mm
VP-20
GL壁天井付け
VP-20A( 9.5mm)
モルタル壁天井付け
VP-20A(9.5mm)
GL壁付け
VP-20C
モルタル壁付け
VP-20C
GL壁天井付け
VP-20A(12.5mm)
軽量鉄骨壁天井付け

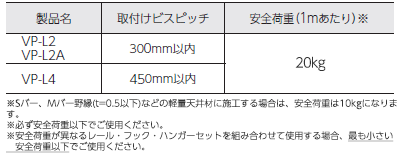

安全荷重
部品の材質
| 部品名 | 材質 |
|---|---|
| レール | アルミ押出し形材(シルバーはアルマイト仕上げ、他電着塗装) |
| キャップ | アルミ |
| VPフック30(正面付け/天井付け) | 亜鉛ダイキャスト・ステンレス(SUS304) ※シルバーはニッケルメッキ、ホワイトは焼付塗装仕上げ |
| VPフック10(正面付け/天井付け) | 真鍮・ステンレス(SUS304) ※シルバーはニッケルメッキ、ホワイトは焼付塗装仕上げ |
| VPミニフック15 | 亜鉛ダイキャスト・エチレンプロピレンゴム ※シルバーはクロームメッキ、ホワイトは焼付塗装仕上げ |
