タチカワピクチャーレールVP-M製品仕様
レール断面図
単位：mm
取付寸法図
壁付け単位：mm
壁付け側面
壁付け側面(天井際)
レール＋フックS
レール＋フックL
レール＋ラック
取付方法
レールの取付け
①ベースをビスで取付けます。
②カバーをベースに引っ掛けてベースにはめ込みます。
③キャップを取付けます。
取付穴数：50cm 2コ、100cm 3コ、200cm 6コ、300cm 8コ
石膏クギで取付ける場合
①石膏クギを本体の穴に差し込み、レールの穴に当ててから石膏クギにコインやプッシュマジック(別売)で押し込んでください。
安全荷重：2.7kg

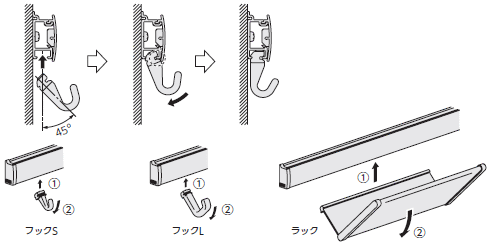

フック・ラックの取付け
①フックは手前45度、ラックは60度に傾けてレールに差し込みます。
②壁側に押し込みます。
- ※ラックも同じ手順になります。
- ※フックを外すときはキャップを外してスライドさせて取り外してください。

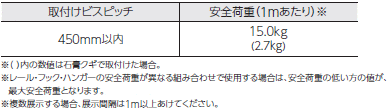

安全荷重
部品の材質
| 部品名 | 材質 |
|---|---|
| レール | アルミ押出し形材/アルマイト仕上げ |
| キャップ | ナイロン樹脂 |
| フックS | 亜鉛ダイキャスト |
| フックL | 亜鉛ダイキャスト |
| ラック | アルミ押出し形材/電着塗装 |
