タチカワピクチャーレールVP-30・30A・30B製品仕様

レール断面図

単位：mm

VP-30

レール断面図

VP-30A(9.5mm)

レール断面図

VP-30A(12.5mm)

レール断面図

VP-30B(9.5mm)

レール断面図

VP-30B(12.5mm)

レール断面図

部品寸法図

対応フック寸法図単位：mm

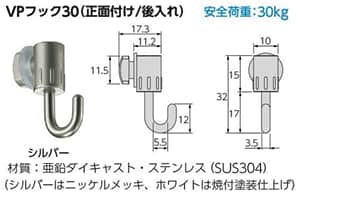

VPフック30(正面付け/後入れ)

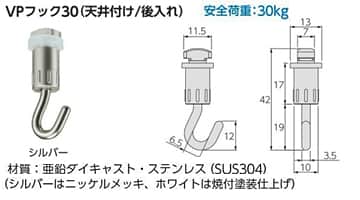

VPフック30(天井付け/後入れ)

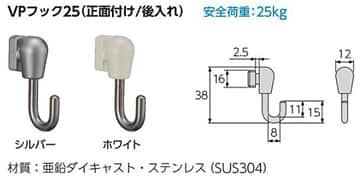

VPフック25(正面付け/後入れ)

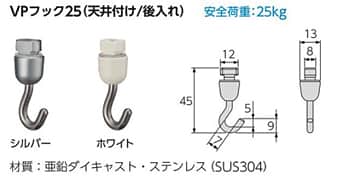

VPフック25(天井付け/後入れ)

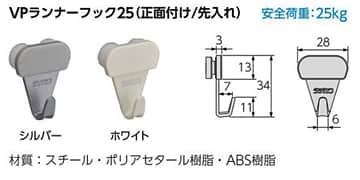

VPランナーフック25(正面付け/先入れ)

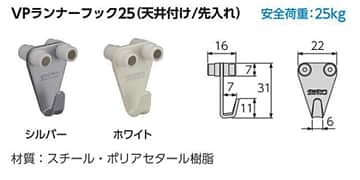

VPランナーフック25(天井付け/先入れ)

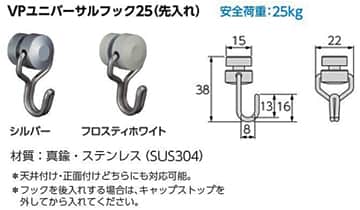

VPユニバーサルフック25(先入れ)

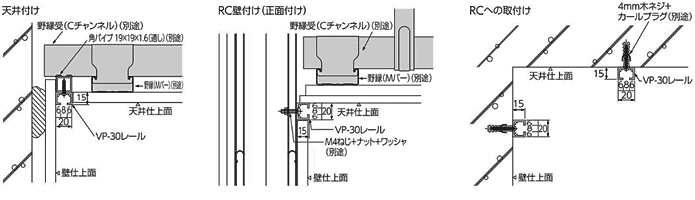

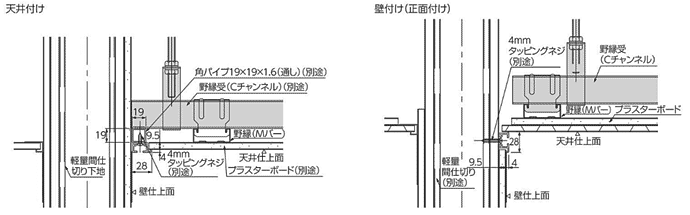

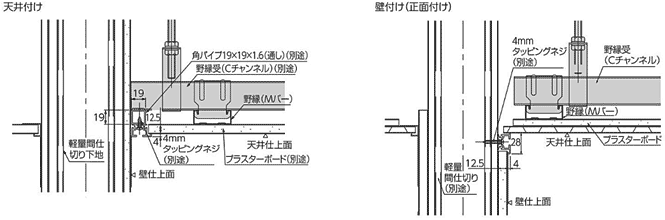

取付寸法図

単位：mm

VP-30

寸法図

VP-30A(9.5mm)

寸法図

VP-30A(12.5mm)

寸法図

VP-30B(9.5mm)

寸法図

VP-30B(12.5mm)

寸法図

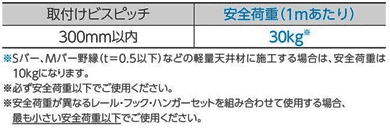

安全荷重

安全荷重
