タチカワピクチャーレールVP-1A製品仕様

レール断面図

単位:mm

レール断面図

部品寸法図

単位:mm

VP-1Aフック(後入れ)

VP-1Aフック(後入れ)

VP-1Aフック(先入れ)

VP-1Aフック(先入れ)

VP-1Aジョイント

VP-1Aジョイント

取付方法

壁付け単位:mm

壁付け
  • ①補強された下地にブラケットを取付けます。
  • ②レールをブラケットに掛け、正面から押し込みます。かたいときは、レールを保護し木片を当てて木槌で軽くたたき、押し込んでください。
  • ③必要数フックを入れ、レール端部をVP-1Aキャップで閉じてください。

レールをジョイントする場合

  • ①VP-1Aジョイントの膨らんだ方を片側のレールに、木槌で軽くたたいて半分くらいまで入れ、固定させてください。
  • ②もう一方のVP-1Aレールを同じように入れてつなぎ合わせます。

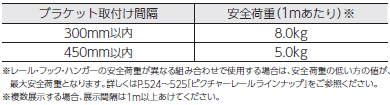

安全荷重

安全荷重

部品の材質

部品名材質
レールアルミ押出し形材
