タチカワファンティアフィル製品仕様

レール断面図

単位:mm

レール断面図

キャップ寸法図

単位:mm

キャップストップ

キャップストップ

サイドカバーS

サイドカバーS

ランナー寸法図

単位:mm

ランナー

ランナー

取付寸法図

正面付け単位:mm

ワンタッチシングルブラケット

(ブラケット幅:18)

ワンタッチシングルブラケット

ワンタッチロングシングルブラケット

(ブラケット幅:18)

ワンタッチロングシングルブラケット

ワンタッチL型シングルブラケット

(ブラケット幅:32)

ワンタッチL型シングルブラケット

ワンタッチダブルブラケット

(ブラケット幅:18)

ワンタッチダブルブラケット

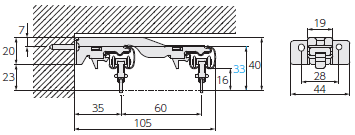

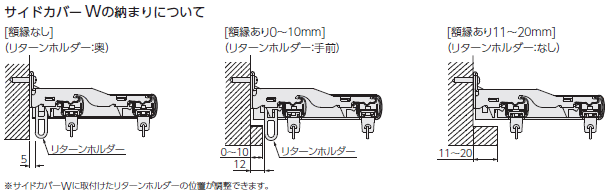

ワンタッチダブルブラケット
+サイドカバーW

ワンタッチダブルブラケット+サイドカバーW

ワンタッチL型ダブルブラケット

(ブラケット幅:32)

ワンタッチL型ダブルブラケット

ワンタッチT型ダブルブラケット

(ブラケット幅:44)

ワンタッチT型ダブルブラケット

天井付け単位:mm

ワンタッチ天井シングルブラケット

(ブラケット幅:18)

ワンタッチ天井シングルブラケット

ワンタッチ天井ダブルブラケット

(ブラケット幅:18)

ワンタッチ天井ダブルブラケット

ワンタッチ天井FWブラケット

(ブラケット幅:25)

ワンタッチ天井FWブラケット

ワンタッチ天井FWブラケット
+サイドカバーW

ワンタッチ天井FWブラケット+サイドカバーW

後付けトップカバー単位:mm

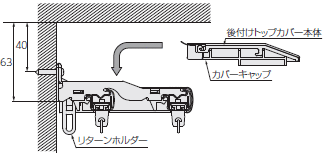

サイドカバーW+後付けトップカバー

サイドカバーW+後付けトップカバー

後付けトップカバー本体

後付けトップカバー本体

後付けトップカバー取付け必要寸法

後付けトップカバー取付け必要寸法

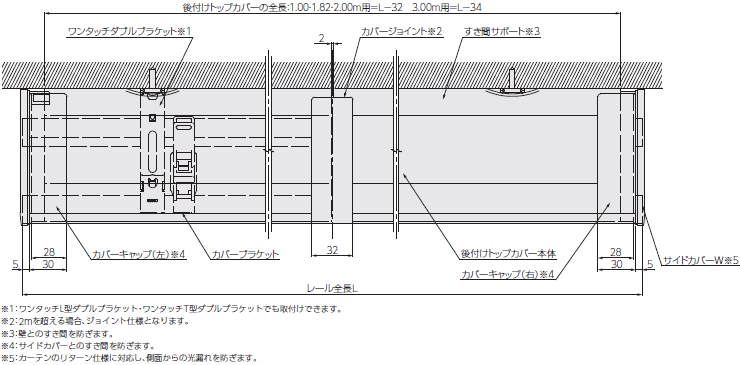

サイドカバーW+後付けトップカバー見下図

サイドカバーW+後付けトップカバー見下図

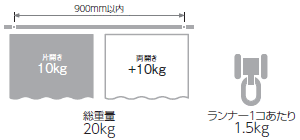

ブラケット取付けピッチ・カーテン適正重量

ブラケット取付けピッチ・カーテン適正重量

部品の材質

部品名材質
レールオレフィン系樹脂被膜鋼板
キャップストップナイロン樹脂
サイドカバーABS樹脂
ランナーポリエチレン樹脂
ブラケット電気亜鉛メッキ鋼板
天井FWブラケットナイロン樹脂
後付けトップカバーポリスチレン樹脂
カバーブラケットポリアセタール樹脂
カバーキャップポリエチレン樹脂
