タチカワファンティア製品仕様
レール断面図
単位：mm
ランナー寸法図
単位：mm
共通ランナー
共通後入れランナー

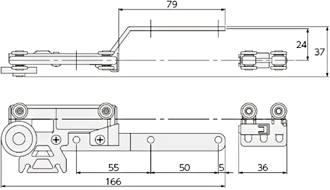

手引き交差ランナー
取付寸法図
正面付け単位：mm
ワンタッチシングルブラケット
(ブラケット幅：18)
ワンタッチロングシングルブラケット
(ブラケット幅：18)

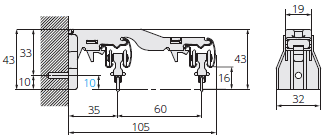

ワンタッチL型シングルブラケット
(ブラケット幅：32)

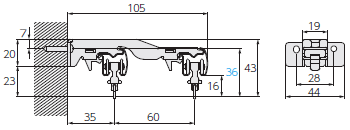

ワンタッチダブルブラケット
(ブラケット幅：18)

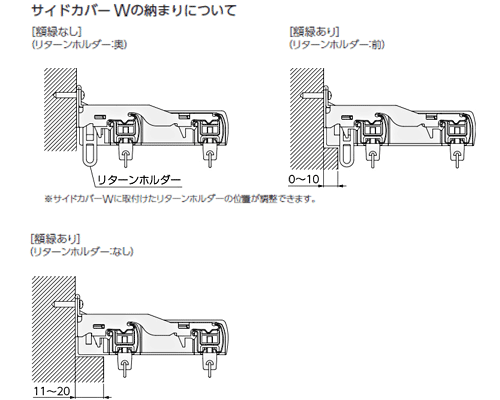

ワンタッチダブルブラケット
＋サイドカバーW
ワンタッチL型ダブルブラケット
(ブラケット幅：32)
ワンタッチT型ダブルブラケット
(ブラケット幅：44)
天井付け単位：mm
ワンタッチ天井シングルブラケット
(ブラケット幅：18)

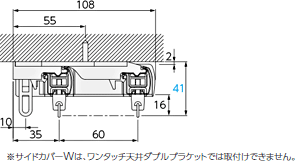

ワンタッチ天井ダブルブラケット
(ブラケット幅：18)
ワンタッチ天井FWブラケット
ワンタッチ天井FWブラケット
＋サイドカバーW
トップカバー単位：mm
トップカバーキャップ
トップカバー本体

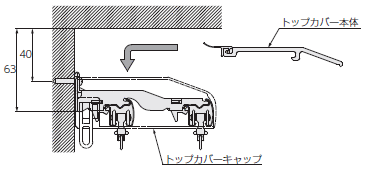

トップカバー取付け必要寸法

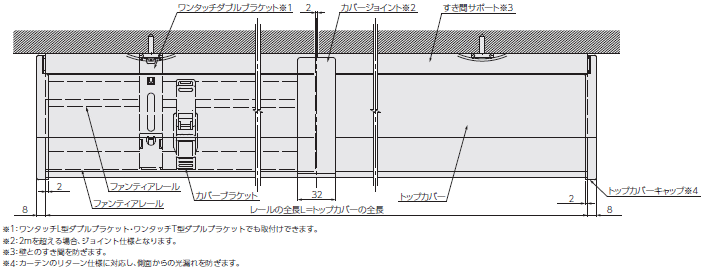

トップカバー見下図
後付けトップカバー単位：mm
サイドカバーW＋後付けトップカバー
後付けトップカバー本体

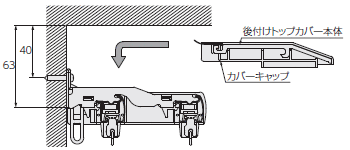

後付けトップカバー取付け必要寸法

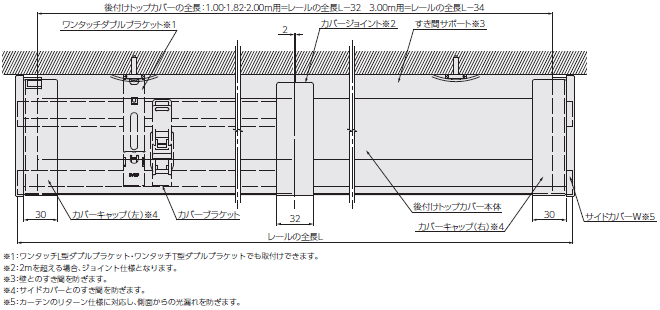

サイドカバーW＋後付けトップカバー見下図

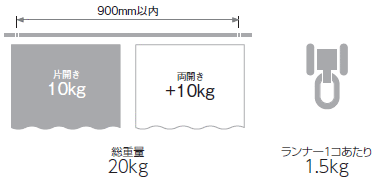

ブラケット取付けピッチ・カーテン適正重量
部品の材質
| 部品名 | 材質 |
|---|---|
| レール | オレフィン系樹脂被膜鋼板 |
| キャップストップ | ナイロン樹脂＋スチール |
| サイドカバー | ABS樹脂＋スチール |
| ランナー | ポリエチレン樹脂＋ステンレス |
| ブラケット | 電気亜鉛メッキ鋼板＋ポリアセタール樹脂 |
| 天井FWブラケット | ナイロン樹脂＋ポリアセタール樹脂 |
| トップカバー | ポリスチレン樹脂 |
| トップカバーキャップ | ABS樹脂＋スチール |
| カバーブラケット | ポリアセタール樹脂 |
| カバーキャップ | ポリエチレン樹脂 |
