タチカワホームタコスティエルモ製品仕様

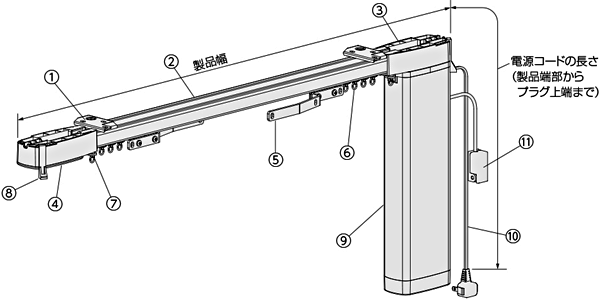

構造図
| 部品名 | 材質 | カラー |
|---|---|---|
| ①天井シングルブラケット | 鋼板プレス成形品、樹脂成形品 | レールカラーと同系色 |
| ②レール | アルミ押出し形材 | ホワイト、ブラック |
| ③駆動プーリー | 樹脂成形品、他 | レールカラーと同系色 |
| ④プーリーカバー | 樹脂成形品 | レールカラーと同系色 |
| ⑤交差ランナー | 樹脂成形品、他 | 交差レール仕様の場合は、先頭ランナーになります。 |
| ⑥共通ランナー | 樹脂成形品、他 | ホワイト |
| ⑦ストッパー | 鋼板プレス成形品、他 | - |
| ⑧カーテンフック | 樹脂成形品 | クリアー |
| ⑨モーターユニット | アルミ押出し形材、鋼板プレス成形品、樹脂成形品、他 | レールカラーと同系色 カーテンに隠れるため意匠を損ないません。 |
| ⑩電源コード(0.5m / 1m / 2m / 3m / 5m) | - | レールカラーと同系色 |
| ⑪持出し受光部(オプション) | 樹脂成形品、他 | ホワイト、ブラック |
- ※⑪持出し受光部は「RFリモコン操作(赤外線リモコン操作併用)」の場合は別途手配してください。

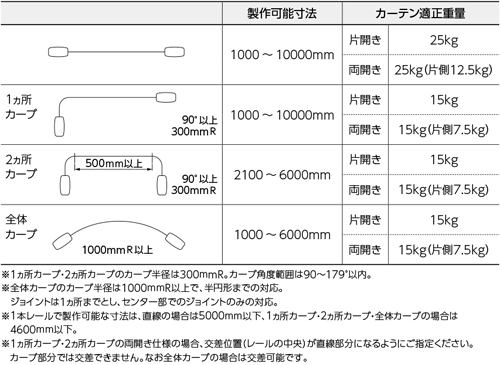

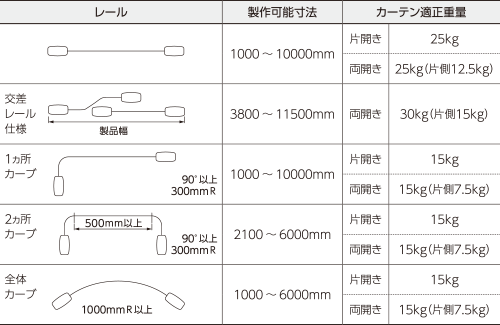

製作可能寸法
- ※1ヵ所カーブ・2ヵ所カーブのカーブ半径は300mmR。カーブ角度範囲は90〜179°以内。
- ※全体カーブのカーブ半径は1000mmR以上で、半円形までの対応。ジョイントは1ヵ所までとし、センター部でのジョイントのみの対応。
- ※1本レールで製作可能な寸法は、直線の場合は5000mm以下、1ヵ所カーブ・2ヵ所カーブ・全体カーブの場合は4600mm以下。
- ※1ヵ所カーブ・2ヵ所カーブの両開き仕様の場合、交差位置（レールの中央）が直線部分になるようにご指定ください。カーブ部分では交差できません。なお全体カーブの場合は交差可能です。
レール断面図
単位：mm
ランナー寸法図
単位：mm
ランナー

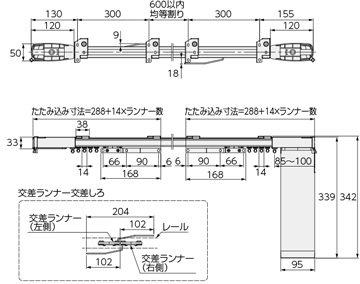

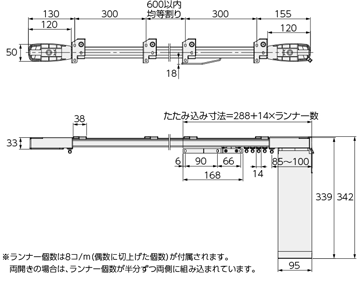

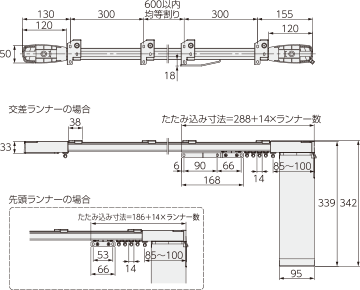

取付寸法図
取付け図単位：mm
片開きの場合
両開きの場合

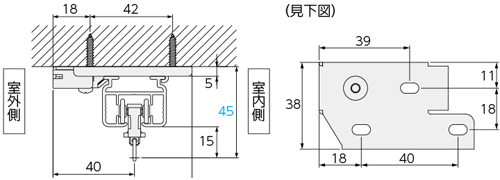

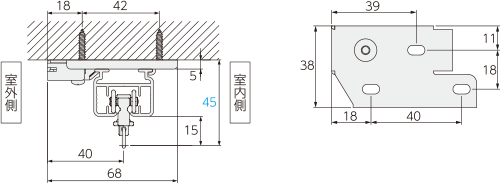

取付けブラケット(天井付け)単位：mm
シングルブラケット
| 製品幅 | 1〜1.48m | 1.49〜2.08m | 2.09〜2.68m | 2.69〜3.28m |
|---|---|---|---|---|
| 個数 | 4個 | 5個 | 6個 | 7個 |
| 製品幅 | 3.29〜3.88m | 3.89〜4.48m | 4.49〜5.08m | 5.09〜5.68m |
|---|---|---|---|---|
| 個数 | 8個 | 9個 | 10個 | 11個 |
| 製品幅 | 5.69〜6.28m | 6.29〜6.88m | 6.89〜7.48m | 7.49〜8.08m |
|---|---|---|---|---|
| 個数 | 12個 | 13個 | 14個 | 15個 |
| 製品幅 | 8.09〜8.68m | 8.69〜9.28m | 9.29〜9.88m | 9.89〜10m |
|---|---|---|---|---|
| 個数 | 16個 | 17個 | 18個 | 19個 |

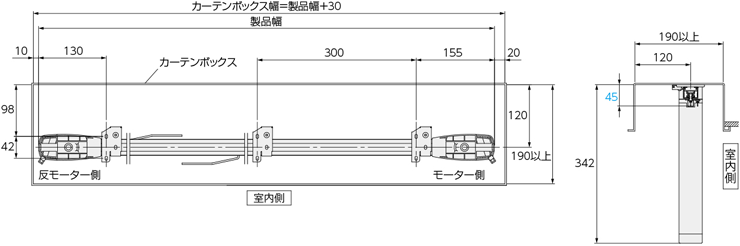

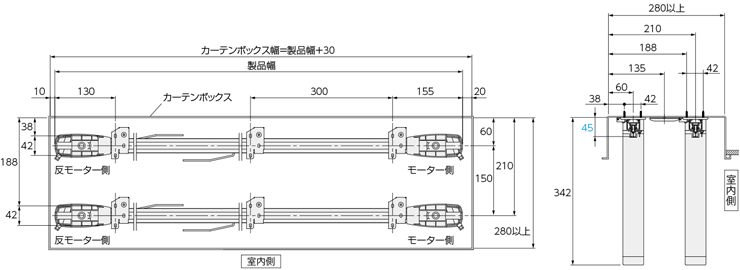

納まり図(天井付け)単位：mm

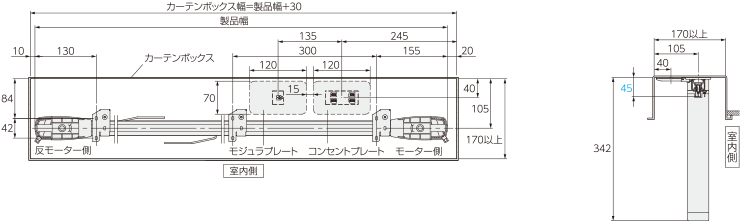

シングルセット

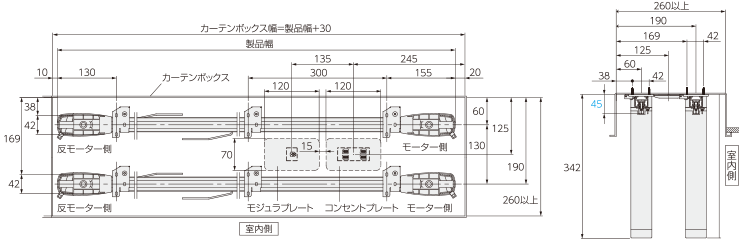

ダブル付け(シングルセット×2セット手配)

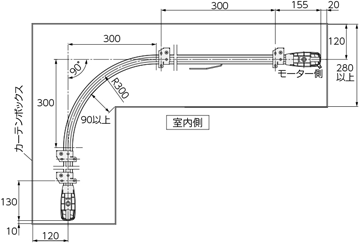

■1ヵ所カーブの場合

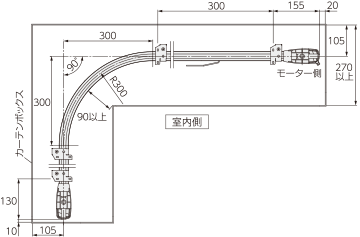

シングルセット

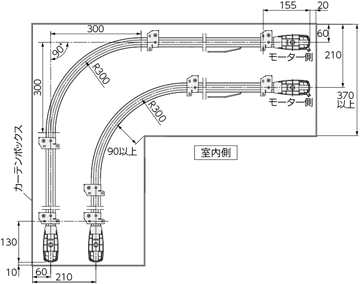

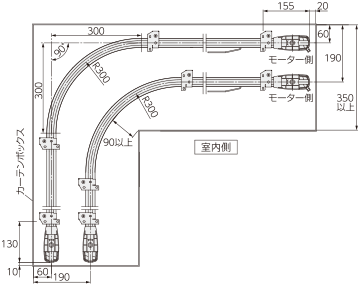

ダブル付け(シングルセット×2セット手配)

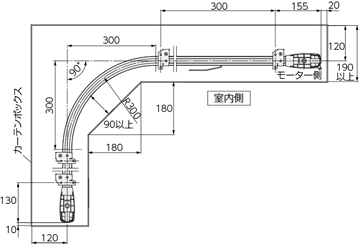

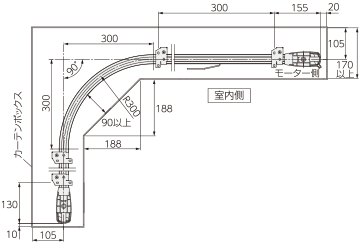

シングルセット(カーテンボックスを狭くする場合)

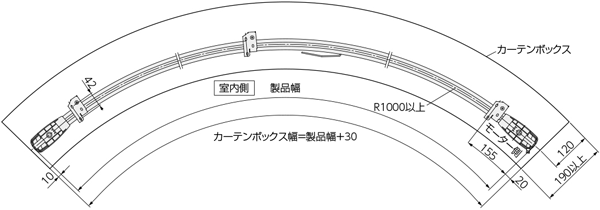

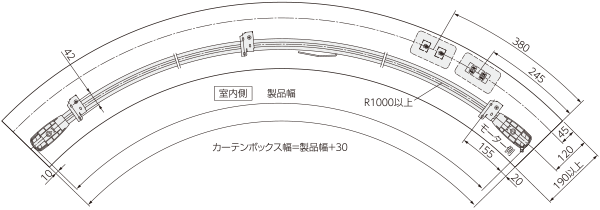

■全体カーブの場合
シングルセット

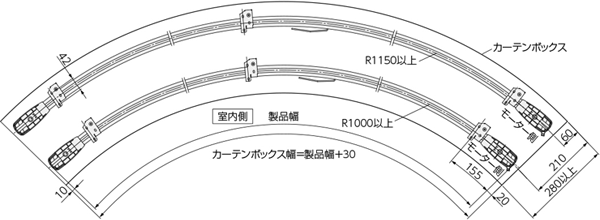

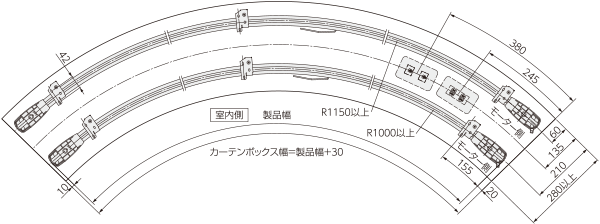

ダブル付け(シングルセット×2セット手配)
納まりの種類

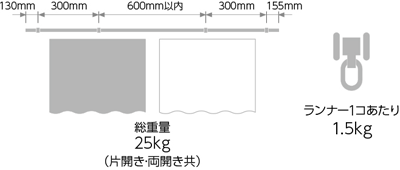

ブラケット取付けピッチ・カーテン適正重量
操作方法、電動部仕様、リモコン・スイッチ寸法図、カーブレールの納まり図、配線パターン、人体感知センサー等の詳細はデジタルカタログをご確認ください。
