スラット25 傾斜タイプ カラー:TB-042
◎傾斜窓に対応するアルミブラインド
水平面に対して30度〜90度の範囲で取付けが出来る傾斜窓用のブラインドです。コードとロッド棒を使ったシンプルな昇降操作です。
参考価格
スラット25
傾斜タイプ、スラット幅25mm、ベーシックシリーズ
送料無料(個人宅配送、離島などを除く)
メーカー標準価格:38,720〜58,080円(税込)
松装販売価格:20,141〜30,206円(税込)
※物流諸経費が別途必要となります。
メーカー標準価格から大幅割引中!
メーカー | トーソー |
---|---|
商品名 | アルミブラインド「スラット25」 |
タイプ | 傾斜タイプ |
スラット幅 | 25mm |
操作方法 | コード&ロッド式 |
製作可能寸法 | 幅:48〜200cm 高さ:11〜200cm 最大面積4m2 |
カラー | 111色 |
無料で生地サンプルをお届けします!
お客様のモニター等の環境により実際の商品との色合いが異なる場合があります。色合いや質感のご確認には「無料サンプル」をご利用ください。
スラットカラーのシリーズを以下からお選びください。クリックでカラーが切り替わります。
※スラットとは、はねのことをいいます
太陽の光をカットする遮熱機能スラット。赤外線を反射して熱を室内に伝えにくいので快適に過ごせます。赤外線をカットした分、省エネ効果が高まります。
遮熱
TB-067(ツヤ消)
ライトベージュ
遮熱
TB-068
クリーム
遮熱
TB-069
ライトイエロー
遮熱
TB-070(ツヤ消)
ライトオレンジ
遮熱
TB-071
ライトピンク
遮熱
TB-072(ツヤ消)
ピンク
遮熱
TB-073
マスカットグリーン
遮熱
TB-074
ミントグリーン
遮熱
TB-075
ソフトエメラルド
遮熱
TB-076
ライトターコイズ
遮熱
TB-077
ソフトブルー
遮熱
TB-079
ライトラベンダー
遮熱
TB-082
ライトブラウン
遮熱
TB-084
ベージュ
遮熱
TB-088
アイボリー
遮熱
TB-090
ピュアホワイト
遮熱
TB-093
ライトグレー
遮熱
TB-094
グレー
遮熱
TB-095
ブラック
遮熱
TB-119(ツヤ消)
ペールブルー
遮熱
TB-150
ターコイズ
遮熱
TB-216
アップルグリーン
遮熱
TB-248(ツヤ消)
グリーン
遮熱
TB-255
ブルー
遮熱
TB-438(ツヤ消)
ブラウン
遮熱
TB-644(ツヤ消)
クールアイボリー
遮熱
TB-708(ツヤ消)
ココア
遮熱
TB-806(ツヤ消)
ウォームグレー
遮熱
TB-831(ツヤ消)
スノーホワイト
遮熱
TB-835(ツヤ消)
プレーンホワイト
遮熱
TB-838(ツヤ消)
グレー
遮熱
TB-840(ツヤ消)
ダークグレー
遮熱
TB-842(ツヤ消)
ブラック
遮熱
TB-843
スノーホワイト
遮熱
TB-844
プレーンホワイト
遮熱
TB-845
ウォームグレー
遮熱
TB-847
ダークグレー
遮熱
TB-849(ツヤ消)
ライトブラウン
遮熱
TB-850(ツヤ消)
ベージュ
遮熱
TB-851(ツヤ消)
レッド
遮熱
TB-852(ツヤ消)
ペールグリーン
遮熱
TB-853(ツヤ消)
イエローグリーン
遮熱
TB-854(ツヤ消)
ペールバイオレット
遮熱
TB-855
ラベンダー
遮熱
TB-856(ツヤ消)
ディープベージュ
遮熱
TB-857(ツヤ消)
パールブラウン
遮熱
TB-858(ツヤ消)
パールグレー
遮熱
TB-905(ツヤ消)
シルバー
はねを上下からラダーコードで挟み込む事で風によるはねの反転を抑えたブラインドです。
ガイドワイヤーによって傾斜窓でのブラインドのたわみを防止しているから見た目がスッキリとした印象に。
専用の操作棒固定具でロッド棒を支えて操作位置を固定できるから使いやすいブラインドです。
コード&ロッド式
コードではねの昇降を、ロッド棒で角度調整を行うシンプルな操作方法です。
■構造図
単位:mm
部品名 | 材質 |
---|---|
①ヘッドキャップ | 樹脂成形品 |
②ブラケット | ステンレス・樹脂成形品 |
③ヘッドボックス | アルミニウム合金 |
④スラット(はね) | アルミニウム合金 |
⑤シャフト | スチール |
⑥チルター | 樹脂成形品 |
⑦スラットクリップ | 樹脂成形品 |
⑧クラッチボックス | 樹脂成形品 |
⑨コードフック | 樹脂成形品 |
⑩操作棒固定具 | 化学繊維・樹脂成形品 |
⑪ロッド棒(操作棒) | 樹脂成形品 |
⑫昇降コード | 化学繊維 |
⑬グリップ | 樹脂成形品 |
⑭ボトムキャップ | 樹脂成形品 |
⑮ガイドワイヤー | ステンレス テフロン被覆 |
⑯ラダーコード | 化学繊維 |
⑰ボトムフレーム | アルミニウム合金 |
⑱ボトムレール | アルミニウム合金 |
⑲ボトムカバー | 樹脂成形品 |
⑳セーフティージョイント | 樹脂成形品 |
㉑メンテナンスシール | - |
●取り付け可能角度
取り付けが可能な角度は30°〜90°となります。
※製品の構造上、窓の傾斜角度によっては遮蔽性の悪化、操作性の低下、たわみの発生が生じる場合がありますのでご了承ください。
操作方法 | 製品幅(W) | 製品高さ(H) | 製品面積 |
---|---|---|---|
スラット25傾斜タイプ | 48〜200cm | 11〜200cm | 4m2 |
製品名 | 製品重量の目安 |
---|---|
スラット25傾斜タイプ | 製品M幅(W)×[ 製品M高さ(H)×0.6+0.95 ]+0.2kg |
製品高さ(H) | 80 | 120 | 160 | 200 |
---|---|---|---|---|
スラット25傾斜タイプ | 7 | 8 | 9 | 10 |
製品名 | 計算式 |
---|---|
スラット25傾斜タイプ | 製品高さ(H) × 0.025 + 5cm |
●ブラケット
製品幅(W) | 個数 |
---|---|
48〜128cm | 2個 |
〜200cm | 3個 |
●セーフティージョイント
子どもの体重がかかると外れる部品です。
※幅は0.5cm・高さは1cm単位でご指定できます。
天井付(窓枠の内側に取付ける場合)
幅(W)・高さ(H)とも窓枠の内側寸法から1cm程度差し引いてください。
正面付(窓枠の外側に取付ける場合)
幅(W)・高さ(H)とも窓枠の外側寸法以上を製品サイズとしてください。
※製品の高さ寸法は、多少長く仕上がります。
※ロッド棒(操作棒)の長さを必ずご指定ください。
32cm | 128cm | 248cm | 348cm |
48cm | 148cm | 268cm | 369cm |
68cm | 168cm | 288cm | - |
88cm | 189cm | 308cm | - |
108cm | 228cm | 328cm | - |
※ロッド棒の長さは使用の仕方 図(イ)・(ロ)で異なります。
※ロッド棒の長さが148cm以上の場合はジョイント仕様になります。
製品幅(W)→ ↓製品高さ(H) | 48〜80cm | 〜100cm | 〜120cm | 〜140cm | 〜160cm | 〜180cm | 〜200cm |
---|---|---|---|---|---|---|---|
11〜90cm | ¥38,720 ¥20,141 | ¥39,600 ¥20,592 | ¥40,590 ¥21,109 | ¥42,020 ¥21,857 | ¥43,450 ¥22,594 | ¥44,880 ¥23,342 | ¥46,640 ¥24,255 |
〜110cm | ¥39,490 ¥20,537 | ¥40,260 ¥20,944 | ¥41,470 ¥21,571 | ¥43,010 ¥22,374 | ¥44,440 ¥23,111 | ¥45,870 ¥23,859 | ¥48,400 ¥25,168 |
〜130cm | ¥40,260 ¥20,944 | ¥41,250 ¥21,450 | ¥42,460 ¥22,088 | ¥44,330 ¥23,056 | ¥46,090 ¥23,969 | ¥47,520 ¥24,717 | ¥50,380 ¥26,202 |
〜150cm | ¥41,250 ¥21,450 | ¥42,130 ¥21,912 | ¥43,560 ¥22,660 | ¥45,870 ¥23,859 | ¥47,850 ¥24,882 | ¥49,390 ¥25,685 | ¥52,250 ¥27,170 |
〜170cm | ¥42,130 ¥21,912 | ¥43,230 ¥22,484 | ¥44,880 ¥23,342 | ¥47,190 ¥24,541 | ¥49,390 ¥25,685 | ¥50,930 ¥26,488 | ¥54,340 ¥28,259 |
〜190cm | ¥43,230 ¥22,484 | ¥44,220 ¥23,001 | ¥46,200 ¥24,024 | ¥48,730 ¥25,344 | ¥50,820 ¥26,433 | ¥52,910 ¥27,522 | ¥56,760 ¥29,524 |
〜200cm | ¥44,220 ¥23,001 | ¥45,210 ¥23,518 | ¥47,300 ¥24,596 | ¥49,720 ¥25,861 | ¥52,690 ¥27,401 | ¥54,670 ¥28,435 | ¥58,080 ¥30,206 |
製品幅(W)→ ↓製品高さ(H) | 48〜80cm | 〜100cm | 〜120cm | 〜140cm | 〜160cm | 〜180cm | 〜200cm |
---|---|---|---|---|---|---|---|
11〜90cm | ¥42,570 ¥22,143 | ¥43,560 ¥22,660 | ¥44,660 ¥23,232 | ¥46,200 ¥24,024 | ¥47,850 ¥24,882 | ¥49,390 ¥25,685 | ¥51,260 ¥26,664 |
〜110cm | ¥43,450 ¥22,594 | ¥44,330 ¥23,056 | ¥45,650 ¥23,738 | ¥47,300 ¥24,596 | ¥48,840 ¥25,399 | ¥50,490 ¥26,257 | ¥53,240 ¥27,687 |
〜130cm | ¥44,330 ¥23,056 | ¥45,430 ¥23,628 | ¥46,750 ¥24,310 | ¥48,730 ¥25,344 | ¥50,710 ¥26,378 | ¥52,250 ¥27,170 | ¥55,440 ¥28,831 |
〜150cm | ¥45,430 ¥23,628 | ¥46,310 ¥24,090 | ¥47,960 ¥24,948 | ¥50,490 ¥26,257 | ¥52,690 ¥27,401 | ¥54,340 ¥28,259 | ¥57,530 ¥29,920 |
〜170cm | ¥46,310 ¥24,090 | ¥47,520 ¥24,717 | ¥49,390 ¥25,685 | ¥51,920 ¥27,005 | ¥54,340 ¥28,259 | ¥55,990 ¥29,117 | ¥59,730 ¥31,064 |
〜190cm | ¥47,520 ¥24,717 | ¥48,620 ¥25,289 | ¥50,820 ¥26,433 | ¥53,570 ¥27,863 | ¥55,880 ¥29,062 | ¥58,190 ¥30,261 | ¥62,480 ¥32,494 |
〜200cm | ¥48,620 ¥25,289 | ¥49,720 ¥25,861 | ¥52,030 ¥27,060 | ¥54,670 ¥28,435 | ¥57,970 ¥30,151 | ¥60,170 ¥31,295 | ¥63,910 ¥33,242 |
物流諸経費
物流諸経費 1,144円(税込)/台が別途必要となります。
送料
送料無料(個人宅配送、離島などを除く)
» お得な会員価格!請求書払い(掛売)にも対応!法人サービスのご案内はこちら
窓枠にブラケットが取付けられない時にご使用ください。
1個入
メーカー標準価格:198円(税込)/1個入
松装販売価格:110円(税込)/1個入

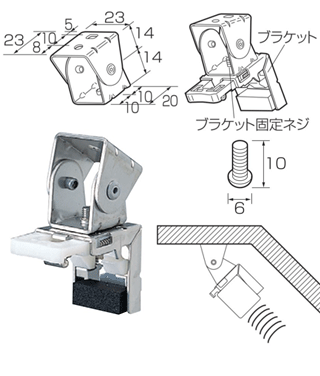

ブラケット取付面と傾斜面が直角でない時にご使用ください。
2個入(ブラケット固定ネジ2本入)
メーカー標準価格:1,100円(税込)/セット(1セット2個入)
松装販売価格:572円(税込)/セット(1セット2個入)
3個入(ブラケット固定ネジ3本入)
メーカー標準価格:1,540円(税込)/セット(1セット3個入)
松装販売価格:803円(税込)/セット(1セット3個入)
1.ガイドワイヤーをほどく
ガイドワイヤーを折り曲げないよう注意しながらほどいてのばし、ボトムフレームを下までさげてください。
※スラット(はね)を2〜3cm下げるとガイドワイヤーの通りが良くなります。
3.製品本体の取付け
①スラット(はね)をたたみ上げた状態でブラケットの仮止めフックにヘッドボックスの手前の溝を引っかけます。②ヘッドボックスを「カチッ」と音がするまで確実に押し込んでください。
4.ボトムフレーム取り付け
ボトムフレーム内のフレームブラケットを取付ネジで窓枠等に取付け、ホールキャップをかぶせてください。ドライバーでボトムフレームの張力調整ネジを回してガイドワイヤーの張力を調整してください。
※正面付けの場合は取付け補助金具No.11(オプション)を壁面等に取付けてから、ボトムフレームを取付けてください。
5.操作棒固定具の取り付け
操作しやすい場所に図のように取付けてください。
6.製品本体の取外し
①スラット(はね)をたたみ上げた状態で製品本体を持ち、ブラケットの解除ボタンを押しながらヘッドボックスを手前に引いてください。
②製品本体を仮止めフックから外してください。
■安心の3年間保証!
トーソーのブラインド「アルミブラインド」は、厳密な品質管理のもとでお届けしておりますが、万一お買い上げ後3年以内に取扱説明書・本体注意ラベル・タグに従った正常な使用状態で故障した場合は無料で修理いたします。アフターサポート規定につきましては取扱説明書をご覧ください。
■チャイルドセーフティー
小さなお子様がいるご家庭でも安心してブラインドをご使用いただくために、トーソーのサイトでは安全性に配慮した部品をご紹介しています。
詳しくはこちら
傾斜窓に取り付けができるブラインドです
ガイドワイヤーで傾斜窓でのブラインドのたわみを防止してくれるので見た目がとってもすっきり。操作棒の固定具が付いているのでとても使いやすいブラインドです!
