スラット25 出窓タイプ カラー:TB-518
◎出窓の形にフィットするブラインド
出窓の形にフィットするきれいな仕上がりで、出窓のスペースを有効に活かせます。2連、3連でも、はねの角度調整は1カ所で、昇降操作は1台ずつ別々に行えます。コードとロッド棒を使ったシンプルな昇降操作です。
参考価格
スラット25
出窓タイプ、スラット幅25mm、ベーシックシリーズ
送料無料(個人宅配送、離島などを除く)
メーカー標準価格:25,630〜72,820円(税込)
松装販売価格:13,332〜37,873円(税込)
※物流諸経費が別途必要となります。
メーカー標準価格から大幅割引中!
メーカー | トーソー |
---|---|
商品名 | アルミブラインド「スラット25」 |
タイプ | 出窓タイプ |
スラット幅 | 25mm |
操作方法 | コード&ロッド式 |
製作可能寸法 (最小寸法) |
W1,W3:15cm W2(2連):28cm W2(3連):30cm |
製作可能寸法 (最大寸法) |
幅=W1+W2+W3:300cm 高さ:300cm |
カラー | 111色 |
» スラット幅15mmをお求めの方はこちら
15mm幅は、繊細な光を楽しみたい方や小窓におすすめです。
出窓の形にきれいにフィットするアルミブラインド
90度から180度までの角度調整が可能で、出窓のスペースを有効に活かせます。また、様々な出窓の形に対応しているのできれいな仕上がりになります。昇降操作が別々で行えるのもおすすめポイントです!
無料で生地サンプルをお届けします!
お客様のモニター等の環境により実際の商品との色合いが異なる場合があります。色合いや質感のご確認には「無料サンプル」をご利用ください。
スラットカラーのシリーズを以下からお選びください。クリックでカラーが切り替わります。
※スラットとは、はねのことをいいます
太陽の光をカットする遮熱機能スラット。赤外線を反射して熱を室内に伝えにくいので快適に過ごせます。赤外線をカットした分、省エネ効果が高まります。
遮熱
TB-067(ツヤ消)
ライトベージュ
遮熱
TB-068
クリーム
遮熱
TB-069
ライトイエロー
遮熱
TB-070(ツヤ消)
ライトオレンジ
遮熱
TB-071
ライトピンク
遮熱
TB-072(ツヤ消)
ピンク
遮熱
TB-073
マスカットグリーン
遮熱
TB-074
ミントグリーン
遮熱
TB-075
ソフトエメラルド
遮熱
TB-076
ライトターコイズ
遮熱
TB-077
ソフトブルー
遮熱
TB-079
ライトラベンダー
遮熱
TB-082
ライトブラウン
遮熱
TB-084
ベージュ
遮熱
TB-088
アイボリー
遮熱
TB-090
ピュアホワイト
遮熱
TB-093
ライトグレー
遮熱
TB-094
グレー
遮熱
TB-095
ブラック
遮熱
TB-119(ツヤ消)
ペールブルー
遮熱
TB-150
ターコイズ
遮熱
TB-216
アップルグリーン
遮熱
TB-248(ツヤ消)
グリーン
遮熱
TB-255
ブルー
遮熱
TB-438(ツヤ消)
ブラウン
遮熱
TB-644(ツヤ消)
クールアイボリー
遮熱
TB-708(ツヤ消)
ココア
遮熱
TB-806(ツヤ消)
ウォームグレー
遮熱
TB-831(ツヤ消)
スノーホワイト
遮熱
TB-835(ツヤ消)
プレーンホワイト
遮熱
TB-838(ツヤ消)
グレー
遮熱
TB-840(ツヤ消)
ダークグレー
遮熱
TB-842(ツヤ消)
ブラック
遮熱
TB-843
スノーホワイト
遮熱
TB-844
プレーンホワイト
遮熱
TB-845
ウォームグレー
遮熱
TB-847
ダークグレー
遮熱
TB-849(ツヤ消)
ライトブラウン
遮熱
TB-850(ツヤ消)
ベージュ
遮熱
TB-851(ツヤ消)
レッド
遮熱
TB-852(ツヤ消)
ペールグリーン
遮熱
TB-853(ツヤ消)
イエローグリーン
遮熱
TB-854(ツヤ消)
ペールバイオレット
遮熱
TB-855
ラベンダー
遮熱
TB-856(ツヤ消)
ディープベージュ
遮熱
TB-857(ツヤ消)
パールブラウン
遮熱
TB-858(ツヤ消)
パールグレー
遮熱
TB-905(ツヤ消)
シルバー
遮熱
TB-730(ツヤ消)
スノーホワイト&ウォームグレー
遮熱
TB-731(ツヤ消)
スノーホワイト&ブラック
遮熱
TB-732(ツヤ消)
シルバー&ウォームグレー
遮熱
TB-733(ツヤ消)
シルバー&ブラック
遮熱
TB-760(ツヤ消)
ウォームグレー&スノーホワイト
遮熱
TB-761(ツヤ消)
ブラック&スノーホワイト
遮熱
TB-762(ツヤ消)
ウォームグレー&シルバー
遮熱
TB-763(ツヤ消)
ブラック&シルバー
●スラット25 出窓タイプ 単位:円(税込)
製品幅(W)→ ↓製品高さ(H) | 43〜80cm | 〜100cm | 〜120cm | 〜140cm | 〜160cm | 〜180cm | 〜200cm | 〜220cm | 〜240cm | 〜260cm | 〜280cm | 〜300cm |
---|---|---|---|---|---|---|---|---|---|---|---|---|
11〜90cm | 25,630 13,332 | 26,730 13,904 | 28,160 14,652 | 30,140 15,675 | 32,230 16,764 | 33,990 17,677 | 36,410 18,942 | 37,950 19,734 | 39,380 20,482 | 41,250 21,450 | 42,900 22,308 | 44,880 23,342 |
〜110cm | 26,620 13,849 | 27,830 14,476 | 29,480 15,334 | 31,460 16,368 | 33,330 17,336 | 35,310 18,370 | 38,720 20,141 | 40,920 21,285 | 42,020 21,857 | 44,330 23,056 | 45,760 23,804 | 48,290 25,113 |
〜130cm | 27,720 14,421 | 29,040 15,103 | 30,800 16,016 | 33,220 17,281 | 35,750 18,590 | 37,510 19,514 | 41,470 21,571 | 43,450 22,594 | 45,540 23,683 | 47,740 24,827 | 49,940 25,971 | 51,920 27,005 |
〜150cm | 29,040 15,103 | 30,690 15,961 | 32,340 16,819 | 35,200 18,304 | 37,950 19,734 | 40,150 20,878 | 44,110 22,946 | 46,860 24,376 | 49,060 25,520 | 51,260 26,664 | 53,680 27,918 | 56,210 29,238 |
〜170cm | 30,250 15,730 | 31,790 16,533 | 33,990 17,677 | 37,290 19,393 | 40,150 20,878 | 42,350 22,022 | 46,970 24,431 | 49,940 25,971 | 52,030 27,060 | 54,560 28,380 | 57,310 29,810 | 60,060 31,240 |
〜190cm | 31,790 16,533 | 33,110 17,226 | 35,970 18,711 | 39,490 20,537 | 42,020 21,857 | 44,660 23,232 | 50,050 26,026 | 53,020 27,577 | 55,440 28,831 | 58,960 30,668 | 61,050 31,746 | 64,240 33,407 |
〜210cm | 33,110 17,226 | 34,540 17,963 | 37,400 19,448 | 40,700 21,164 | 44,660 23,232 | 47,410 24,662 | 51,920 27,005 | 55,220 28,721 | 58,630 30,492 | 61,710 32,098 | 64,900 33,748 | 68,200 35,464 |
〜230cm | 34,540 17,963 | 36,410 18,942 | 39,160 20,372 | 43,340 22,539 | 46,970 24,431 | 50,050 26,026 | 55,330 28,776 | 59,400 30,888 | 62,150 32,318 | 66,000 34,320 | 69,080 35,926 | 72,490 37,697 |
〜250cm | 36,410 18,942 | 37,510 19,514 | 40,700 21,164 | 44,660 23,232 | 49,060 25,520 | 52,470 27,291 | 58,080 30,206 | 62,040 32,263 | 65,450 34,034 | 68,640 35,695 | 72,820 37,873 | - |
〜270cm | 37,510 19,514 | 38,720 20,141 | 42,350 22,022 | 46,860 24,376 | 51,150 26,598 | 54,670 28,435 | 61,050 31,746 | 65,120 33,869 | 68,640 35,695 | 72,710 37,818 | - | - |
〜290cm | 38,720 20,141 | 40,260 20,944 | 43,670 22,715 | 48,840 25,399 | 53,350 27,742 | 57,310 29,810 | 63,800 33,176 | 68,200 35,464 | 72,160 37,532 | - | - | - |
〜300cm | 40,260 20,944 | 41,690 21,681 | 45,320 23,573 | 50,380 26,202 | 55,440 28,831 | 59,840 31,119 | 66,440 34,551 | 71,170 37,015 | - | - | - | - |
●スラット25 光触媒遮熱 出窓タイプ 単位:円(税込)
製品幅(W)→ ↓製品高さ(H) | 43〜80cm | 〜100cm | 〜120cm | 〜140cm | 〜160cm | 〜180cm | 〜200cm | 〜220cm | 〜240cm | 〜260cm | 〜280cm | 〜300cm |
---|---|---|---|---|---|---|---|---|---|---|---|---|
11〜90cm | 28,160 14,652 | 29,370 15,279 | 30,910 16,082 | 33,220 17,281 | 35,310 18,370 | 37,400 19,448 | 40,040 20,823 | 41,800 21,736 | 43,340 22,539 | 45,430 23,628 | 47,190 24,541 | 49,280 25,630 |
〜110cm | 29,260 15,224 | 30,690 15,961 | 32,450 16,874 | 34,540 17,963 | 36,630 19,052 | 38,940 20,251 | 42,680 22,198 | 44,990 23,397 | 46,200 24,024 | 48,730 25,344 | 50,270 26,147 | 53,020 27,577 |
〜130cm | 30,580 15,906 | 31,900 16,588 | 33,880 17,622 | 36,520 18,997 | 39,270 20,427 | 41,250 21,450 | 45,540 23,683 | 47,740 24,827 | 50,160 26,092 | 52,580 27,346 | 54,780 28,490 | 57,090 29,689 |
〜150cm | 31,900 16,588 | 33,660 17,512 | 35,640 18,535 | 38,720 20,141 | 41,800 21,736 | 44,220 23,001 | 48,510 25,234 | 51,590 26,829 | 53,900 28,028 | 56,430 29,348 | 58,960 30,668 | 61,820 32,153 |
〜170cm | 33,330 17,336 | 34,980 18,194 | 37,400 19,448 | 40,920 21,285 | 44,220 23,001 | 46,530 24,200 | 51,700 26,884 | 54,780 28,490 | 57,200 29,744 | 60,060 31,240 | 63,030 32,780 | 66,000 34,320 |
〜190cm | 34,980 18,194 | 36,410 18,942 | 39,490 20,537 | 43,450 22,594 | 46,200 24,024 | 49,170 25,575 | 55,110 28,666 | 58,410 30,382 | 61,050 31,746 | 64,900 33,748 | 67,100 34,892 | 70,620 36,729 |
〜210cm | 36,410 18,942 | 37,950 19,734 | 41,140 21,395 | 44,660 23,232 | 49,170 25,575 | 52,030 27,060 | 57,090 29,689 | 60,720 31,581 | 64,460 33,528 | 67,870 35,299 | 71,390 37,125 | 75,020 39,017 |
〜230cm | 37,950 19,734 | 40,040 20,823 | 43,010 22,374 | 47,630 24,772 | 51,700 26,884 | 55,110 28,666 | 60,940 31,691 | 65,340 33,979 | 68,310 35,530 | 72,490 37,697 | 76,120 39,589 | 79,750 41,470 |
〜250cm | 40,040 20,823 | 41,250 21,450 | 44,660 23,232 | 49,170 25,575 | 53,900 28,028 | 57,640 29,975 | 63,910 33,242 | 68,200 35,464 | 72,050 37,466 | 75,460 39,248 | 80,080 41,646 | - |
〜270cm | 41,250 21,450 | 42,680 22,198 | 46,530 24,200 | 51,590 26,829 | 56,210 29,238 | 60,170 31,295 | 67,100 34,892 | 71,500 37,180 | 75,460 39,248 | 79,860 41,536 | - | - |
〜290cm | 42,680 22,198 | 44,330 23,056 | 48,070 25,003 | 53,790 27,973 | 58,630 30,492 | 63,030 32,780 | 70,180 36,498 | 75,020 39,017 | 79,420 41,305 | - | - | - |
〜300cm | 44,330 23,056 | 45,870 23,859 | 49,940 25,971 | 55,440 28,831 | 61,050 31,746 | 65,780 34,210 | 73,150 38,038 | 78,210 40,678 | - | - | - | - |
物流諸経費
物流諸経費 1,716円(税込)/台が別途必要となります。
送料
送料無料(個人宅配送、離島などを除く)
90度から180度までの角度に対応できるので出窓のスペースを有効に活かせます。
2連、3連でも、はねの角度調整は1カ所で、昇降操作は1台ずつ別々に行なえます。
■構造図
単位:mm
部品名 | 材質 |
---|---|
①ヘッドキャップ | 樹脂成形品 |
②スラットクリップ | 樹脂成形品 |
③ブラケット | ステンレス・樹脂成形品 |
④チルター | 樹脂成形品 |
⑤ヘッドボックス | スチール |
⑥シャフト | スチール |
⑦コードストッパー | 樹脂成形品 |
⑧レールジョイント | 樹脂成形品 |
⑨ソデブラケット | 樹脂成形品 |
⑩ロッド棒(回転操作棒) | 樹脂成形品 |
⑪ボトムキャップ | 樹脂成形品 |
⑫ボトムレール(25mm) | スチール |
⑬ラダーコード | 化学繊維 |
⑭スラット(はね) | アルミニウム合金 |
⑮コード止め | 樹脂成形品 |
⑯昇降コード | 化学繊維 |
⑰ボトムカバー | 樹脂成形品 |
⑱セーフティージョイント | 樹脂成形品 |
操作方法 | W1,W3の最小寸法 | W2の最小寸法 | |
---|---|---|---|
スラット25出窓タイプ | 15cm | 2連:28cm | 3連:30cm |
操作方法 | 幅(W)=W1+W2+W3の最大寸法 | 高さ(H)の最大寸法 |
---|---|---|
スラット25出窓タイプ | 300cm | 300cm |
製品名 | 製品重量の目安 |
---|---|
スラット25出窓タイプ | 製品M幅(W)×[ 製品M高さ(H)×0.5+0.7 ]+0.2kg |
製品高さ(H) | 80 | 120 | 160 | 200 | 240 | 280 |
---|---|---|---|---|---|---|
スラット25出窓タイプ | 7 | 8 | 9 | 10 | 11 | 12 |
製品名 | 計算式 |
---|---|
スラット25出窓タイプ | 製品高さ(H) × 0.025 + 5cm |
●出窓ブラケット
●ソデブラケット
W1・W3 | 〜29cm | 〜138cm | 138.5cm〜 | |
---|---|---|---|---|
ソデブラケット | 1個 | 2個 | H=220cm以下:2個 | H=221cm以上:3個 |
W2 | 〜128cm | 〜218cm | 218.5cm〜 |
---|---|---|---|
出窓ブラケットタイプ | 2個 | 3個 | 4個 |
W1・W3 | 〜29cm | 29.5cm〜 |
---|---|---|
ソデブラケット | 2個 | 4個 |
W2 | 〜128cm | 〜218cm | 218.5cm〜 |
---|---|---|---|
出窓ブラケット | 2個 | 3個 | 4個 |
●セーフティージョイント
子どもの体重がかかると外れる部品です。
●操作位置
※製作サイズによってロッド棒の位置が異なります。
●3連の場合
●2連の場合
※幅は0.5cm・高さは1cm単位でオーダーできます。(幅は0.5cm未満、高さは1cm未満は切り捨ててください)
●3連の場合
●2連の場合
●3連の場合
●2連の場合

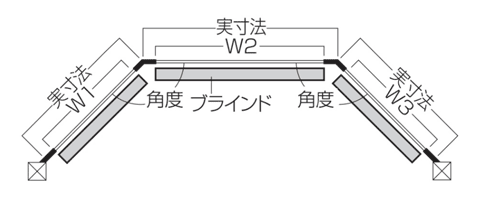

<天井に回り縁がない場合>
●3連の場合
【 W1=実寸法−a、W2=実寸法−b、W3=実寸法−a 】
●2連の場合
【 W1=実寸法−c、W2=実寸法−d、W3=実寸法−c 】
<天井に回り縁がある場合>
●3連の場合
【 W1=実寸法−e、W2=実寸法−f、W3=実寸法−e 】
●2連の場合
【 W1=実寸法−g、W2=実寸法−h、W3=実寸法−g 】
※ブラケットの上面から床までの寸法(取付け高さ)を必ずご指定ください。取付け高さのご指定がない場合は、ロッド棒の長さが短くなる場合がありますのでご注意ください。
※製品の高さ寸法は、数ミリ程度の誤差が生じる場合がありますのでご了承ください。
※ロッド棒の長さが156cm以上の場合はジョイント仕様になります。
●天井に回り縁がない場合
【スラット25出窓タイプ|コード&ロッド式】
取付高さ | ロッド棒の長さ(b) |
---|---|
〜199cm | 55cm |
〜249cm | 105cm |
〜299cm | 156cm |
〜349cm | 206cm |
〜399cm | 256cm |
〜449cm | 306cm |
〜500cm | 356cm |
●天井に回り縁がある場合
【スラット25出窓タイプ|コード&ロッド式】
取付高さ | ロッド棒の長さ(b) |
---|---|
〜199cm | 55cm |
〜249cm | 105cm |
〜299cm | 156cm |
〜349cm | 206cm |
〜399cm | 256cm |
〜449cm | 306cm |
〜500cm | 356cm |
出窓の天井面に回り縁があり、Aの部分までヘッドボックスが付けられない時に、ヘッドボックスを切欠いてブラインドを作ることができます。両サイドの隙間が解消され、美しく仕上がります。
出窓本体価格(W1+W2+W3)と同価格
●仕様
※W1、W3は切欠き寸法(a)を含んだサイズでご指定ください。
W1・W3寸法 | 切欠き寸法(a) |
---|---|
18〜20cm | 〜1cm |
〜25cm | 〜2cm |
〜36cm | 〜3cm |
〜51cm | 〜4cm |
※切欠き寸法(a)は全て1cm単位です。
1.ブラケットの取付け
①ブラケットの取付位置はヘッドボックスの端部から3〜6cm内側に取付けてください。ブラケットが3個以上の場合はその間が等間隔になるように取付けてください。②ブラケットを付属の取付けネジで取付けてください。
2.製品本体の取付け
①スラット(はね)をたたみ上げた状態でブラケットの仮止めフックにヘッドボックスの奥側の溝を引っかけます。②ヘッドボックスを「カチッ」と音がするまで確実に手前に引いてください。③両サイドのヘッドボックスに付いているソデブラケットを取付ネジで取付けてください。
3.製品本体の取外し
①両サイドのヘッドボックスに付いているソデブラケットの取付ネジを外してください。②スラット(はね)をたたみ上げた状態で製品本体を持ち、ブラケットの解除ボタンを押しながらヘッドボックスを奥に押してください。③製品本体を仮止めフックから外してください。
■安心の3年間保証!
トーソーのブラインド「アルミブラインド」は、厳密な品質管理のもとでお届けしておりますが、万一お買い上げ後3年以内に取扱説明書・本体注意ラベル・タグに従った正常な使用状態で故障した場合は無料で修理いたします。アフターサポート規定につきましては取扱説明書をご覧ください。
■チャイルドセーフティー
小さなお子様がいるご家庭でも安心してブラインドをご使用いただくために、トーソーのサイトでは安全性に配慮した部品をご紹介しています。
