構造図

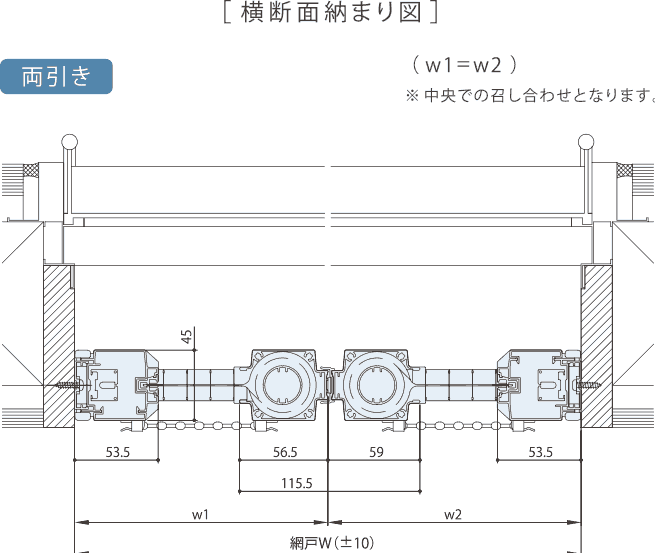

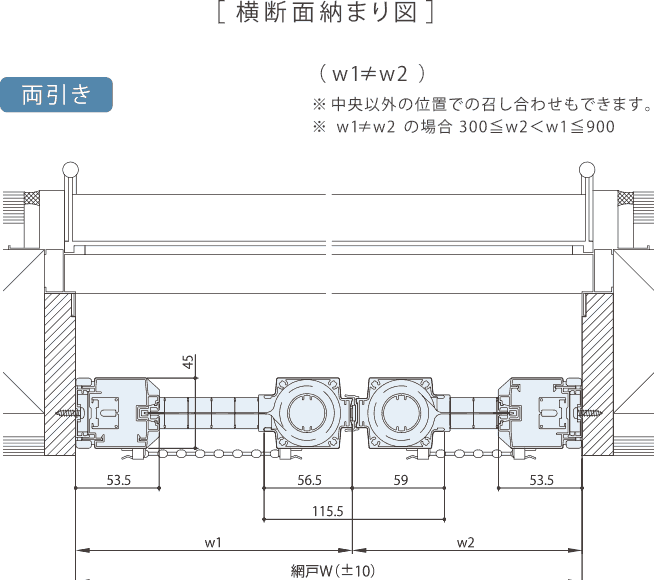

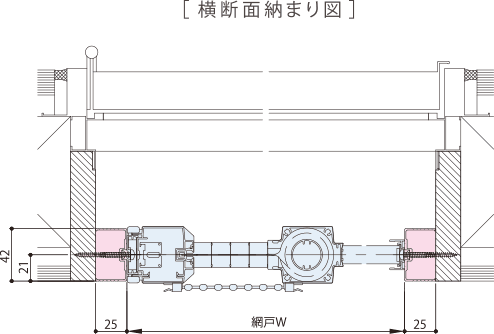

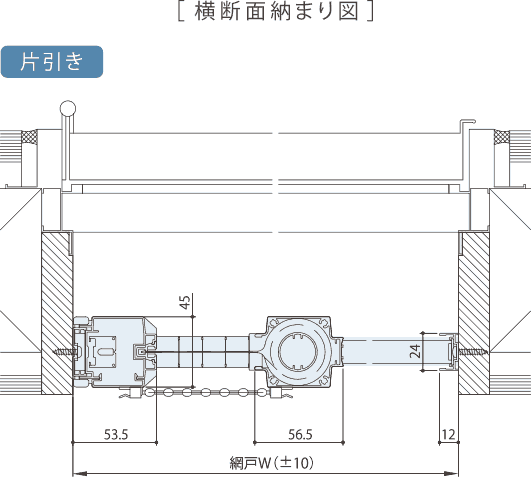

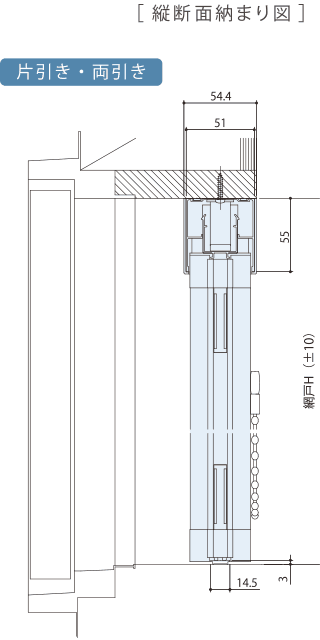

●納まり図
単位：mm
S=1/4

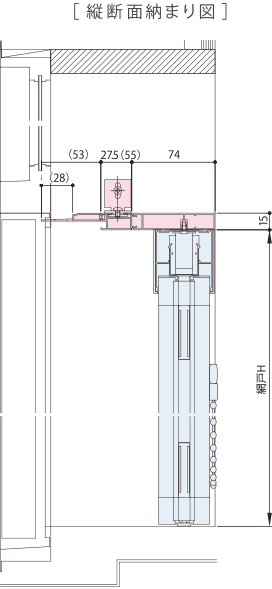

●オプション納まり図
単位：mm
S=1/5
【ドアクローザーカバーRF型】
【無目用補助枠RF型】
【ドア用取付枠RF型】
【段差用部材】
- ※段差用部材への取り付け用ドリルネジは段差用部材にセットされています。
- ※上枠と見込寸法が揃いませんのでご採用時にご注意ください。
【方立補助枠】
オプション

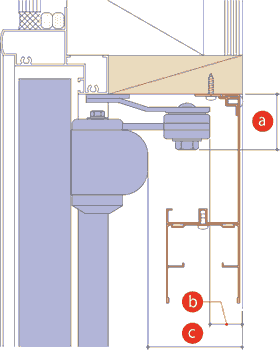

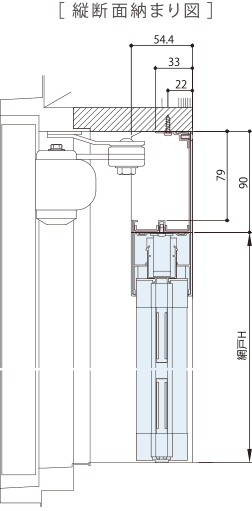

●ドアクローザーカバー RF型
(製品を額縁内に納める場合)
額縁幅が不足している場合にご使用ください。
ドアがランマ無しの場合で、木額縁からドアクローザーまでの寸法が下記の場合に限り、取り付け可能です。採寸は左図の寸法を測ってください。
【ドアクローザーカバー RF型 規格表】
製造限度寸法:300≦W≦1800
※別途、特注も承っております。
【オプション説明】
オプションのドアクローザーカバーを使用すれば、邪魔なドアクローザーのアームをよけて網戸を取付けることができます。
●規格品
| 規格記号 | 幅(W) | WH/SN/ST/BB/DB/BK | BR/NA |
|---|---|---|---|
| DCRF09 | 900mm | ¥5,500 ¥4,400 | ¥7,040 ¥5,632 |
| DCRF13 | 1300mm | ¥6,710 ¥5,368 | ¥8,250 ¥6,600 |
| DCRF18 | 1800mm | ¥7,920 ¥6,336 | ¥10,010 ¥8,008 |
●特注品
| 幅(W)→ 色相↓ | ～700mm | ～900mm | ～1100mm | ～1300mm | ～1500mm | ～1800mm |
|---|---|---|---|---|---|---|
| ST/SN/BB/BK/DB/WH | ¥8,250 ¥6,600 | ¥8,580 ¥6,864 | ¥9,130 ¥7,304 | ¥9,680 ¥7,744 | ¥10,890 ¥8,712 | ¥11,770 ¥9,416 |
| NA/BR | ¥9,460 ¥7,568 | ¥9,460 ¥7,568 | ¥11,330 ¥9,064 | ¥11,330 ¥9,064 | ¥12,320 ¥9,856 | ¥13,310 ¥10,648 |
アルミ枠材色：ホワイト(WH)、シルバー(SN)、ステンカラー(ST)、ブロンズ(BB)、ダークブロンズ(DB)、ブラック(BK)、ブラウン(BR)、ナチュラル(NA)
- ※表示価格は松装通販価格(税込)です。取付費などは含まれておりません。

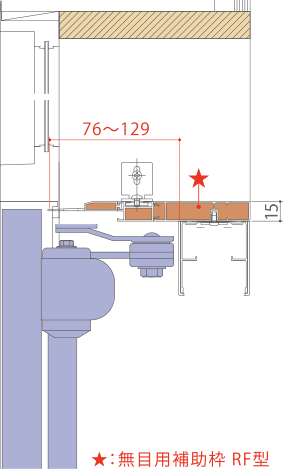

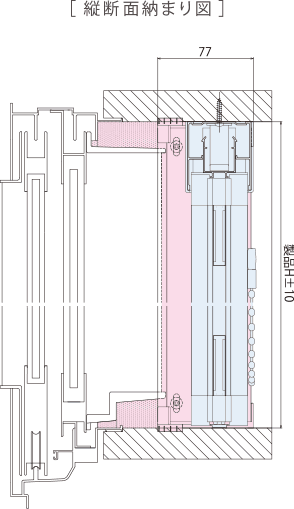

●無目用補助枠 RF型 (ランマ付きドアの場合)
ドアクローザーなどの障害物が無目より室内側に76～129mmまで対応可能です。
【無目用補助枠 RF型 規格表】
製造限度寸法:網戸の製作限度寸法に準じます。
※別途、特注も承っております。
【オプション説明】
ランマ付きドアに取付の際に無目下までで網戸を納めるオプション部材です。納まりに合わせ、長さを調整可能です。
●規格品
| 規格記号 | 幅(W) | WH/SN/ST/BB/DB/BK | BR/NA |
|---|---|---|---|
| MHRF09 | 900mm | ¥13,530 ¥10,824 | ¥16,940 ¥13,552 |
| MHRF13 | 1300mm | ¥15,180 ¥12,144 | ¥19,030 ¥15,224 |
| MHRF18 | 1800mm | ¥19,360 ¥15,488 | ¥24,310 ¥19,448 |
●特注品
| 網戸幅(W)→ 色相↓ | ～700mm | ～900mm | ～1100mm | ～1300mm | ～1500mm | ～1800mm |
|---|---|---|---|---|---|---|
| ST/SN/BB/BK/DB/WH | ¥13,200 ¥10,560 | ¥14,740 ¥11,792 | ¥15,510 ¥12,408 | ¥15,840 ¥12,672 | ¥19,140 ¥15,312 | ¥19,690 ¥15,752 |
| NA/BR | ¥15,840 ¥12,672 | ¥17,710 ¥14,168 | ¥18,150 ¥14,520 | ¥20,020 ¥16,016 | ¥22,220 ¥17,776 | ¥26,950 ¥21,560 |
アルミ枠材色：ホワイト(WH)、シルバー(SN)、ステンカラー(ST)、ブロンズ(BB)、ダークブロンズ(DB)、ブラック(BK)、ブラウン(BR)、ナチュラル(NA)
- ※表示価格は松装通販価格(税込)です。取付費などは含まれておりません。

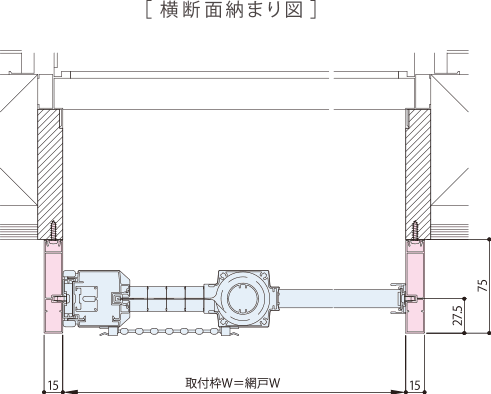

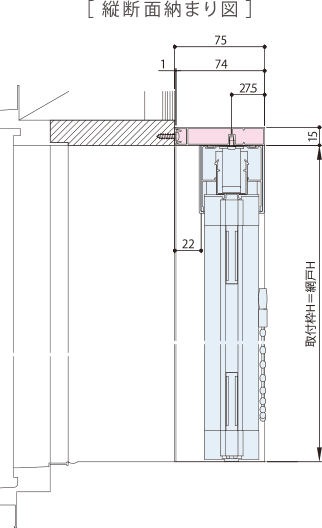

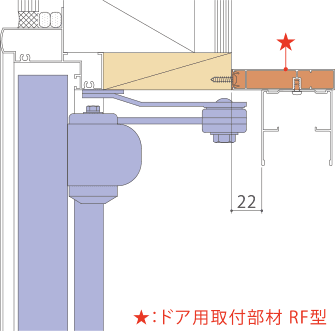

●ドア用取付枠 RF型
(額縁内に収めることが出来ない場合)
ドアクローザーなどの障害物が額縁の内側から室内側に22mmまで対応可能です。採寸は網戸本体と同様に行ってください。
※下駄箱・収納扉が開かなくなる場合があります。ご注意ください。
【ドア用取付枠 RF型 規格表】
製造限度寸法:網戸の製作限度寸法に準じます。
※別途、特注も承っております。
【オプション説明】
オプションのドア用取付枠RF型使用すれば、スペースの狭い額縁にも網戸を取付けることができます。
●規格品
| 規格記号 | 幅(W) | 高さ(H) | WH/SN/ST/BB/DB/BK | BR/NA |
|---|---|---|---|---|
| DTRF0924 | 900㎜ | 2400㎜ | ¥19,030 ¥15,224 | ¥23,760 ¥19,008 |
| DTRF1324 | 1300㎜ | 2400㎜ | ¥20,130 ¥16,104 | ¥25,080 ¥20,064 |
| DTRF1824 | 1800㎜ | 2400㎜ | ¥21,010 ¥16,808 | ¥26,620 ¥21,296 |
●特注品
| 網戸幅(W)→ 網戸高さ(H)↓ | 色相 | ～700mm | ～900mm | ～1100mm | ～1300mm | ～1500mm | ～1800mm |
|---|---|---|---|---|---|---|---|
| ～1800mm | WH/SN/ST/BB/DB/BK | ¥19,250 ¥15,400 | ¥19,250 ¥15,400 | ¥19,800 ¥15,840 | ¥19,800 ¥15,840 | ¥20,350 ¥16,280 | ¥20,350 ¥16,280 |
| NA/BR | ¥24,090 ¥19,272 | ¥24,750 ¥19,800 | ¥25,520 ¥20,416 | ¥26,400 ¥21,120 | ¥27,500 ¥22,000 | ¥29,040 ¥23,232 | |
| ～2000mm | WH/SN/ST/BB/DB/BK | ¥19,250 ¥15,400 | ¥19,250 ¥15,400 | ¥19,800 ¥15,840 | ¥19,800 ¥15,840 | ¥20,350 ¥16,280 | ¥20,350 ¥16,280 |
| NA/BR | ¥24,090 ¥19,272 | ¥24,750 ¥19,800 | ¥25,520 ¥20,416 | ¥26,400 ¥21,120 | ¥27,500 ¥22,000 | ¥29,040 ¥23,232 | |
| ～2200mm | WH/SN/ST/BB/DB/BK | ¥20,680 ¥16,544 | ¥21,340 ¥17,072 | ¥22,440 ¥17,952 | ¥22,550 ¥18,040 | ¥23,760 ¥19,008 | ¥24,310 ¥19,448 |
| NA/BR | ¥24,310 ¥19,448 | ¥24,860 ¥19,888 | ¥25,630 ¥20,504 | ¥26,620 ¥21,296 | ¥27,610 ¥22,088 | ¥29,150 ¥23,320 | |
| ～2400mm | WH/SN/ST/BB/DB/BK | ¥20,680 ¥16,544 | ¥21,340 ¥17,072 | ¥22,440 ¥17,952 | ¥22,550 ¥18,040 | ¥23,760 ¥19,008 | ¥24,310 ¥19,448 |
| NA/BR | ¥27,390 ¥21,912 | ¥27,940 ¥22,352 | ¥28,710 ¥22,968 | ¥29,590 ¥23,672 | ¥30,580 ¥24,464 | ¥32,120 ¥25,696 |
アルミ枠材色：ホワイト(WH)、シルバー(SN)、ステンカラー(ST)、ブロンズ(BB)、ダークブロンズ(DB)、ブラック(BK)、ブラウン(BR)、ナチュラル(NA)
- ※表示価格は松装通販価格(税込)です。取付費などは含まれておりません。

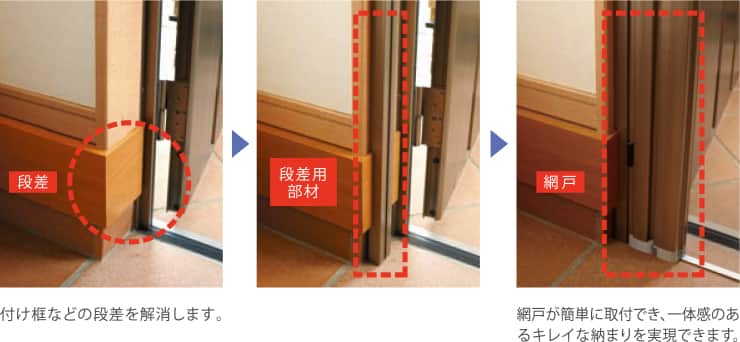

●段差用部材

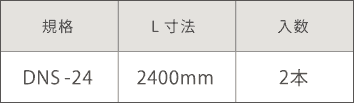

【玄関段差用部材 規格表】
- ※額縁との段差は18mmまで対応できます。
- ※特注はL寸法2400mmを越える時のみとなります。

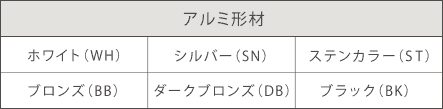

【部材色相】
※ブラウン、ナチュラル色には適用がありませんのでご了承ください。
●規格品・特注品
| 規格記号 | 入数 | L寸法 | WH/SN/ST/BB/DB/BK |
|---|---|---|---|
| DNS-24 | 2本入 | 2400㎜ | ¥10,890 ¥8,712 |
| 特注品 | 2本入 | 2400<Hmm≦2800 | ¥16,280 ¥13,024 |
- ※表示価格は松装通販価格(税込)です。取付費などは含まれておりません。
- ※本部材と上枠との見込寸法の違いにより段差が生じますのでご了承ください。
- ※ナチュラル、ブラウンの設定はありませんのでご了承ください。

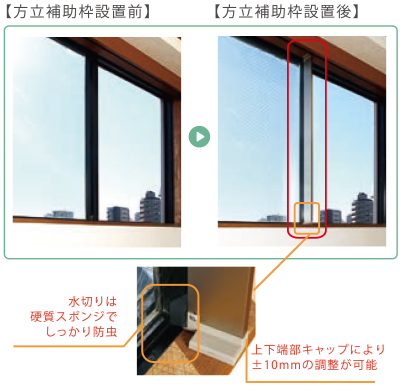

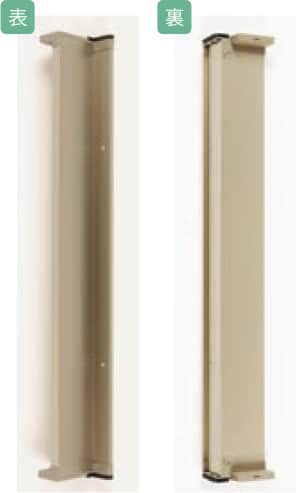

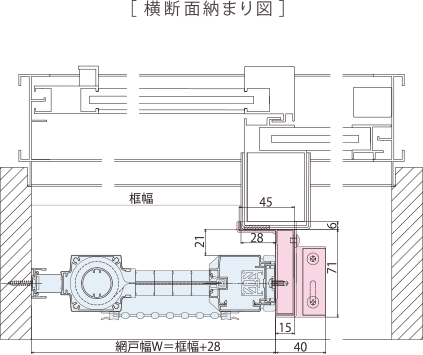

●方立補助枠

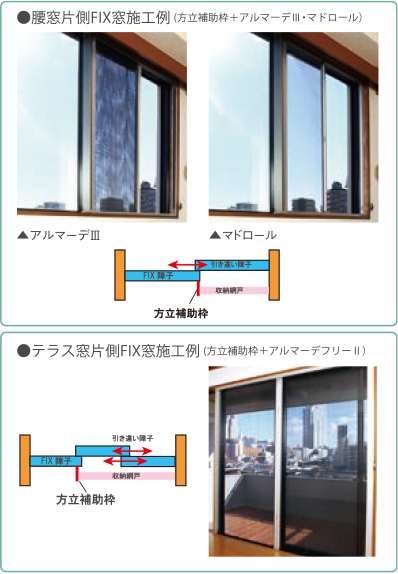

片側Fix窓の辷り出し窓やベランダドアなどに収納網戸を設置する場合にご使用ください。
【製品仕様】

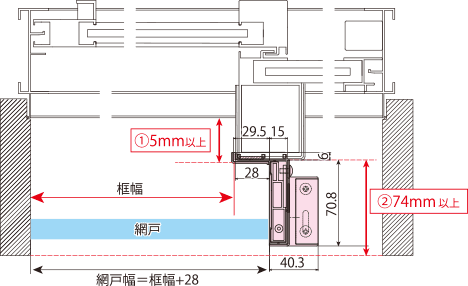

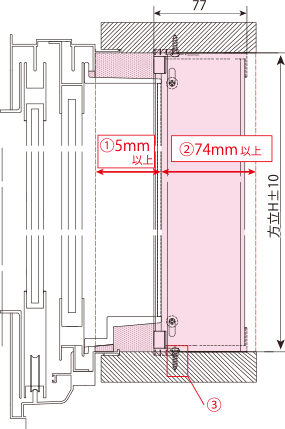

※方立補助枠取付条件
- ①サッシ枠からの召し合わせ框の飛び出し・・・5mm以上
- ②召し合わせ框から室内側額縁端部・・・74mm以上
- ③下額縁にネジ止めが出来ない場合召し合わせ框に下穴を開けて方立補助枠を召し合わせ框にネジ止めしてください。下額縁、召し合わせ框どちらにもネジ止め出来ない場合は取り付け出来ません。
【カラーバリエーション(方立補助枠)】
ホワイト(WH)
シルバー(SN)
ステンカラー(ST)
ブロンズ(BB)
ダークブロンズ(DB)
ブラック(BK)
●方立補助枠（1本あたりの価格）
| 高さ(H) | 300～1200mm | ～1400mm | ～1600mm | ～1800mm | ～2000mm | ～2200mm | ～2400mm | ～2600mm | ～2800mm | ～3000mm |
|---|---|---|---|---|---|---|---|---|---|---|
| 価格 | \11,770 \9,416 | \12,430 \9,944 | \13,530 \10,824 | \14,300 \11,440 | \14,850 \11,880 | \15,730 \12,584 | \16,280 \13,024 | \17,050 \13,640 | \17,710 \14,168 | \18,370 \14,696 |
- ※表示価格は松装通販価格(税込)です。取付費などは含まれておりません。
使用方法とお手入れ
■網戸本体の取付け方
■お掃除方法
本体部分が簡単に取り外せるので、ネットの汚れを拭いたり、洗ったりも簡単。メンテナンス性に優れた網戸です。
本体ユニットを外し、平らな床面に新聞紙などを敷き、軽くしぼった雑巾などでネットの表裏を拭きます。
※水拭き後は風通しのよい場所で十分に乾かしてからご使用ください。
