プリーツスクリーン「しおり」 シングルスタイル・コードタイプ
製品仕様

コードを引いて操作します。コンパクトなメカでスリット窓や小窓にもおすすめ。

●製品タイプ概要
スタイル シングルスタイル
タイプ コードタイプ
製作可能寸法
  • 製品幅(W):24〜200cm
  • 製品高さ(H):30〜300cm
  • ※生地によって、異なる場合があります。
部品色
  • ホワイト(標準)
  • 木目ホワイト
  • 木目ライト
  • 木目ミディアム
  • 木目ブラウン
  • 木目ダーク

シングル・コードタイプ

製品仕様・構造図トーソー(TOSO)・プリーツスクリーン「コードタイプ」

■構造

構造図
●各部の名称※全体図を参照
部品名 材質
① ヘッドレールキャップ 樹脂成形品
② ブラケット ステンレス鋼板プレス成形品、樹脂成形品
③ ヘッドレール アルミ押出し形材
④ コード口 ステンレス鋼板プレス成形品、樹脂成形品
⑤ コードジョイント 樹脂成形品
⑥ 昇降コード 化学繊維
⑦ 操作コード 化学繊維
⑧ ボトムレールキャップ 樹脂成形品
⑨ ボトムレール アルミ押出し形材
⑩ スクリーン 種類によって材質が異なります
⑪ ピッチキープコード 化学繊維
⑫ セーフティージョイント(大) 樹脂成形品

●ブラケット

ブラケット

ブラケット必要数
製品幅(W) 使用数量
〜120cm 2個
120.5cm〜 3個

●操作コード長さ

操作コード長さ:製品高さ+15cm
操作コード長さ

●操作位置

操作位置

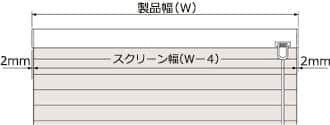

●製品幅(W)とスクリーン幅寸法

製品幅ー4mm(両側2mm隙間)

製品幅とスクリーン幅寸法

●製品重量の目安

製品幅100cm×製品高さ100cm 1.3kg
製品幅200cm×製品高さ200cm 3.3kg

  • ※製品重量はスクリーンによって多少異なります。

●セーフティージョイント

子どもの体重がかかると外れる部品です。[カラー:クリア]

セーフティージョイント

■たたみ代の目安

たたみ代の目安

●寸法関係図

寸法関係図

●たたみ代寸法(単位:mm)

たたみ代寸法

※スクリーンの種類によって製作可能寸法は異なります。詳細は各スクリーンページでご確認ください。

部品色トーソー(TOSO)・プリーツスクリーン「コードタイプ」

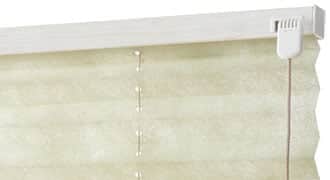

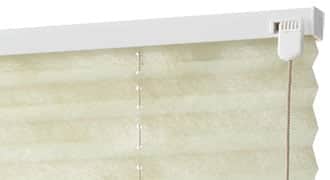

ホワイト

ホワイト

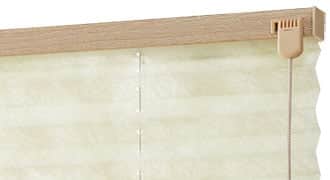

木目ホワイト

木目ホワイト

木目ライト

木目ライト

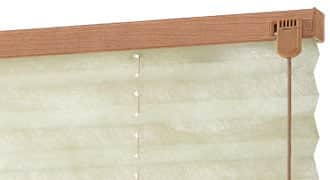

木目ミディアム

木目ミディアム

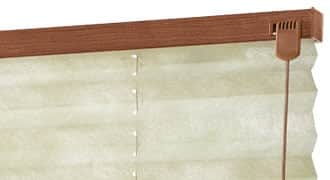

木目ブラウン

木目ブラウン

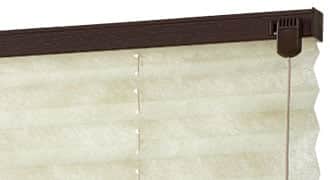

木目ダーク

木目ダーク

操作方法トーソー(TOSO)・プリーツスクリーン「コードタイプ」

[スクリーンを上げる場合]
ボトムレールが一番下にある場合は、コードジョイント又は操作コードを下方向に引き、スクリーンを止めたい位置で手を離してください。

操作方法

ボトムレールが途中にある場合は、コードジョイント又は操作コードを少し下に引き、手を一旦緩めてから再びコードジョイント又は操作コードを引き、スクリーンを止めたい位置で手を離してください。

操作方法

[スクリーンを下げる場合]
コードジョイント又は操作コードを少し下に引くとストッパーが解除されスクリーンが下がります。スクリーンを途中で止めたい場合は、再度、コードジョイント又は操作コードを下方向へ引くとストッパーが効き、スクリーンが止まります。

操作方法

採寸方法トーソー(TOSO)・プリーツスクリーン「コードタイプ」

[天井付け]窓枠の内側に取り付ける場合

幅・高さとも窓枠の内側寸法から1cm程度差し引いてください。

天井付けの採寸方法

[正面付け]窓枠の外側に取り付ける場合

幅・高さとも窓枠の外側寸法を製品サイズとしてください。

正面付けの採寸方法

取付方法トーソー(TOSO)・プリーツスクリーン「コードタイプ」

[1]ブラケットの取り付け

①ブラケットの取付位置はヘッドレールの端部から4〜7cm内側に取り付けてください。ブラケットが3個以上の場合はその間が等間隔になるように取り付けてください。ブラケットを取り付ける

②ブラケットを付属の取付ネジで取り付けてください。

付属のネジで取り付ける

[2]本体の取り付け

①スクリーンをたたみ上げた状態でブラケットの仮止めフックにヘッドレールの手前の溝を引っ掛けてください。
②ヘッドレールをカチッと音がするまで確実に押し上げてください。

本体を取り付ける

メンテナンスシールについて

製品には、ボトムレール右側側面に製品に関する情報を記載したメンテナンスシールが貼り付けてあります。製品に関するお問い合わせや修理の際は、メンテナンスシールをご確認ください。

メンテナンスシール

※図はシングルスタイル(チェーン式)の場合
