プリーツスクリーン「しおり」 ツインスタイル・ツインワンチェーンタイプ
製品仕様

1本のチェーンを引いて操作します。チェーンを少し引くと自動的に下がります。

●製品タイプ概要
スタイル ツインスタイル
タイプ ツインワンチェーンタイプ
製作可能寸法
  • 製品幅(W):39〜290cm
  • 製品高さ(H):30〜300cm
  • ※生地によって、異なる場合があります。
部品色
  • ホワイト(標準)
  • 木目ホワイト
  • 木目ライト
  • 木目ミディアム
  • 木目ブラウン
  • 木目ダーク

シングル・ツインワンチェーンタイプ

製品仕様・構造図トーソー(TOSO)・プリーツスクリーン「ツインワンチェーンタイプ」

■構造

構造図
●各部の名称※全体図を参照
部品名 材質
① ヘッドレールキャップ 樹脂成形品
② ブラケット ステンレス鋼板プレス成形品、樹脂成形品
③ ヘッドレール アルミ押出し形材
④ 操作プーリー 樹脂成形品
⑤ 昇降コード 化学繊維
⑥ ボールチェーン 樹脂成形品、化学繊維
⑦ ピッチキープコード 化学繊維
⑧ 上部スクリーン 種類によって材質が異なります
⑨ 中間レールキャップ 樹脂成形品
⑩ 下部スクリーン 種類によって材質が異なります
⑪ ボトムレールキャップ 樹脂成形品
⑫ 中間レール アルミ押出し形材
⑬ ボトムレール アルミ押出し形材
⑭ コードクリップ 樹脂成形品

●ブラケット

ブラケット

ブラケット必要数
製品幅(W) 使用数量
〜120cm 2個
120.5cm〜 3個
200.5cm〜 4個

●ボールチェーン長さ

ボールチェーン長さ

製品高さ(H) ボールチェーン長さ
〜80cm 65cm
〜100cm 75cm
〜120cm 90cm
〜140cm 110cm
〜160cm 130cm
〜180cm 140cm
〜220cm 160cm
〜260cm 180cm
〜280cm 200cm
〜300cm 220cm

●操作位置

操作位置

●製品幅(W)とスクリーン幅寸法

製品幅ー4mm(両側2mm隙間)

製品幅とスクリーン幅寸法

●製品重量の目安

製品幅100cm×製品高さ100cm 2.3kg
製品幅200cm×製品高さ200cm 5.3kg

  • ※製品重量はスクリーンによって多少異なります。

●コードクリップ

コードやチェーンを束ねる部品です。子供の手の届かない位置で束ねることにより、事故を防止する効果があります。[カラー:ホワイト]

コードクリップ

■たたみ代の目安

たたみ代の目安

●寸法関係図

寸法関係図

●たたみ代寸法(単位:mm)

たたみ代寸法

※スクリーンの種類によって製作可能寸法は異なります。詳細は各スクリーンページでご確認ください。
※上記は、薄地(シアー)側のスクリーンがハルカシリーズの場合のたたみ代寸法です。

部品色トーソー(TOSO)・プリーツスクリーン「ツインワンチェーンタイプ」

ホワイト

ホワイト

木目ホワイト

木目ホワイト

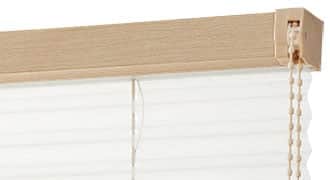

木目ライト

木目ライト

木目ミディアム

木目ミディアム

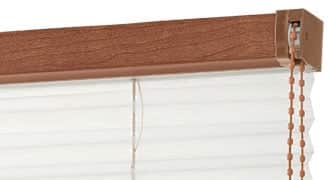

木目ブラウン

木目ブラウン

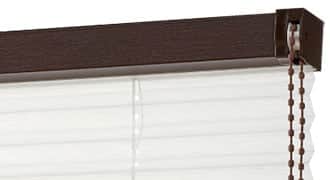

木目ダーク

木目ダーク

操作方法トーソー(TOSO)・プリーツスクリーン「ツインワンチェーンタイプ」

■スクリーンの全体昇降(ボトムレールの動かし方)

[スクリーン(ボトムレール)を上げる場合]
①手前側のボールチェーンを下方向に引き、上部スクリーン(中間レール)を一番上までたたみ上げてください。

操作方法

②奥側のボールチェーンを下方向に引き、下部スクリーン(ボトムレール)を止めたい位置で手を離してください。

操作方法

[スクリーン(ボトムレール)を下げる場合]
奥側のボールチェーンを下方向へ2cm程度引き、手を離してください。自動でボトムレールが降下します。

操作方法

■中間レールの昇降

[中間レールを上げる場合]
手前側のボールチェーンを下方向に引き、中間レールを止めたい位置で手を離してください。

操作方法

[中間レールを下げる場合]
手前側のボールチェーンを下方向へ2cm程度引き、手を離してください。自動で中間レールが降下します。

操作方法

ご注意

採寸方法トーソー(TOSO)・プリーツスクリーン「ツインワンチェーンタイプ」

[天井付け]窓枠の内側に取り付ける場合

幅・高さとも窓枠の内側寸法から1cm程度差し引いてください。

天井付けの採寸方法

[正面付け]窓枠の外側に取り付ける場合

幅・高さとも窓枠の外側寸法を製品サイズとしてください。

正面付けの採寸方法

取付方法トーソー(TOSO)・プリーツスクリーン「ツインワンチェーンタイプ」

[1]ブラケットの取り付け

①ブラケットの取付位置はヘッドレールの端部から4〜7cm内側に取り付けてください。ブラケットが3個以上の場合はその間が等間隔になるように取り付けてください。ブラケットを取り付ける

②ブラケットを付属の取付ネジで取り付けてください。

付属のネジで取り付ける

[2]本体の取り付け

①スクリーンをたたみ上げた状態でブラケットの仮止めフックにヘッドレールの手前の溝を引っ掛けてください。
②ヘッドレールをカチッと音がするまで確実に押し上げてください。

本体を取り付ける

メンテナンスシールについて

製品には、ボトムレール右側側面に製品に関する情報を記載したメンテナンスシールが貼り付けてあります。製品に関するお問い合わせや修理の際は、メンテナンスシールをご確認ください。

メンテナンスシール

※図はシングルスタイル(チェーン式)の場合
