タチカワV5a静音製品仕様
レール断面図
単位：mm
ランナー寸法図
単位：mm
ランナー
取付寸法図
レール切断時の切り粉や塵・埃などがレール表面(特にランナー走行面)に残らないようご注意ください。カーテンの操作性が悪くなり、静音性能が低下する恐れがあります。
正面付け単位：mm
I型レール共通シングルブラケット
(ブラケット幅：18)
I型レール共通ダブルブラケット
(ブラケット幅：18)
V5バランス共通トリプルブラケット
(ブラケット幅：19)
天井付け単位：mm
I型レール共通天井シングルブラケット
(ブラケット幅：18)
I型レール共通天井ダブルブラケット
(ブラケット幅：18)

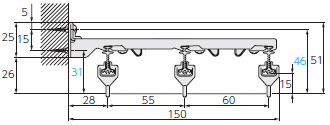

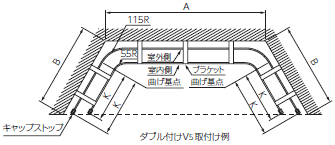

ブラケット使用例
レース・ドレープ・バランス施工の場合
(トリプルブラケット＋コーナーブラケット使用)

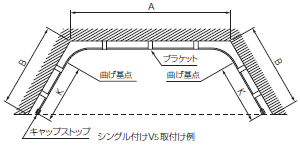

出窓レース施工の場合
(シングルブラケット使用)

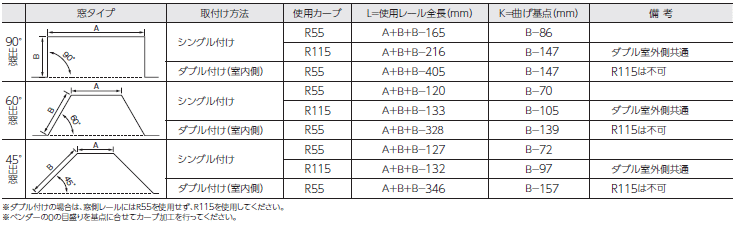

曲げ加工表

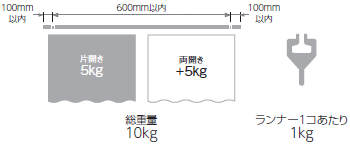

ブラケット取付けピッチ・カーテン適正重量
部品の材質
| 部品名 | 材質 |
|---|---|
| レール | アルミ押出し形材 |
| キャップストップ | ポリエチレン樹脂 |
| ランナー | ポリエチレン樹脂 |
| ブラケット | 冷間圧延鋼板 |
