タチカワV30製品仕様
レール断面図
単位：mm
レール寸法図
単位：mm
U字カーブレール
ランナー寸法図
単位：mm
V30ランナー
V30回転ランナー
取付寸法図
- ※紐引き等の詳細はデジタルカタログでご確認ください。»デジタルカタログへ
正面付け単位：mm
シングルブラケット
天井付け単位：mm
※回転ランナーのカン下寸法は51mmになります。
ワンタッチ天井シングルブラケット
ワンタッチ天井ダブルブラケット
レール交差用ワンタッチ天井ダブルブラケット

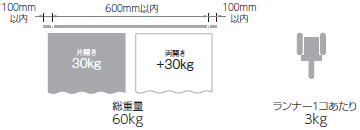

ブラケット取付けピッチ・カーテン適正重量
部品の材質
| 部品名 | 材質 |
|---|---|
| レール | アルミ押出し形材 |
| キャップストップ | 冷間圧延鋼板 |
| ランナー | ポリエチレン樹脂 |
| ブラケット | 冷間圧延鋼板 |
| シングルブラケット | アルミ押出し形材 |
