タチカワV17製品仕様

レール断面図

単位:mm

スチール

レール断面図

アルミ

レール断面図

ステンレス(SUS430)

レール断面図

キャップ寸法図

単位:mm

キャップストップ

キャップストップ

ランナー寸法図

単位:mm

VSランナー

VSランナー

Vランナー

Vランナー

Aランナー

Aランナー

後入れランナー

後入れランナー

取付寸法図

正面付け単位:mm

シングルブラケット

(ブラケット幅:18)

シングルブラケット

ワンタッチシングルブラケット

(ブラケット幅:20)

ワンタッチシングルブラケット

ダブルブラケット

(ブラケット幅:17)

ダブルブラケット

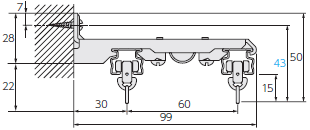

ワンタッチダブルブラケット

(ブラケット幅:18)

ワンタッチダブルブラケット

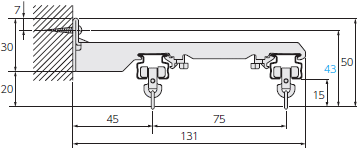

ワンタッチロングダブルブラケット

(ブラケット幅:21)

ワンタッチロングダブルブラケット

ワンタッチT型ダブルブラケット

ワンタッチT型ダブルブラケット

天井付け単位:mm

天井直付け

天井直付け

シングル天井ブラケット

(ブラケット幅:18)

シングル天井ブラケット

ワンタッチ天井シングルブラケット

(ブラケット幅:20)

ワンタッチ天井シングルブラケット

ダブル天井ブラケット

(ブラケット幅:17)

ダブル天井ブラケット

ワンタッチ天井ダブルブラケット

(ブラケット幅:20)

ワンタッチ天井ダブルブラケット

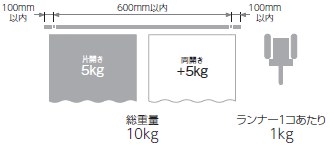

ブラケット取付けピッチ・カーテン適正重量

ブラケット取付けピッチ・カーテン適正重量

部品の材質

部品名材質
レール(スチール)オレフィン系樹脂被膜鋼板
レール(アルミ)アルミ押出し形材
レール(ステンレス)ステンレス鋼板(SUS430)
キャップストップナイロン樹脂
ランナーポリエチレン樹脂、ポリアセタール樹脂
ブラケット電気亜鉛メッキ鋼板
